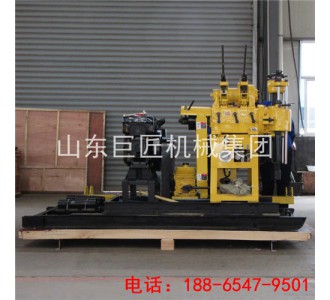

一、HZ-200YY液壓巖芯鉆機特點
1、采用53×59六方主動鉆桿，剛性強，傳遞扭矩大。
2、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。
3、卷揚機行星齒輪加大模數并加裝支撐架，大大提高卷揚機提升及制動能力。
4、立軸箱四組軸承定位，確保回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。
5、全國同類機型率先配備流量達160L/min的一體式泥漿泵，具有節省成本，結構緊湊，移動輕便的特點。
二、HZ-200YY液壓巖芯鉆機適應范圍
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。
三、HZ-200YY液壓巖芯鉆機技術參數
|
整機參數 |
|
|
鉆孔深度 |
200m |
|
最大開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿直徑 |
60mm |
|
鉆孔傾角 |
90°～75° |
|
鉆機重量（不含動力） |
1200kg |
|
三角帶 |
B950×4 B1700×3 |
|
主動移動距離 |
300mm |
|
動力 |
柴油機/電機 22HP/16.2KW |
|
立軸 |
|
|
立軸轉速 |
64 128 287 557 r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩最大起重量 |
2400kg |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
鋼絲繩直徑 |
13mm |
|
鋼絲繩容量 |
35m |
|
抱閘直徑 |
260mm |
|
閘帶寬度 |
70mm |
|
泥漿泵 |
|
|
類型 |
臥式單缸雙作用 |
|
最大排量 |
配柴油機 170L/min 配電機150L/min |
|
最大壓力 |
3Mpa |
|
工作壓力 |
1.5Mpa |
|
進水管直徑 |
40mm |
|
出水管直徑 |
30mm |
|
三角帶 |
B1728mm |
|
液壓泵 |
|
|
規格 |
CBT-F-314 |
|
三角帶 |
B1100×1 |
山東巨匠機械集團有限公司專業供應液壓回轉式巖芯鉆機，主要型號有：HZ-130Y、HZ-130YY、XYX-130、XYD-130、HZ-200Y、HZ-200YY、XYX-200、XYD-200、XYC-200A、XYC-200。
