鐵塔傾斜、沉降是由于架設下方的地基不穩，或者水土流失造成的。比如在黃河兩邊的黃土高坡地區，植被稀疏，在大雨天雨水不斷沖刷下，泥土流失，久而久之地基下沉；又比如一些不法工程商盜挖泥土、石塊，或將建筑殘渣隨意堆放在鐵塔周圍，這都會造成鐵塔下方地基不平衡，最后引發鐵塔傾斜甚至傾倒。我司為此研發了輸電線路鐵塔姿態監測裝置。
2工作原理
輸電線路鐵塔姿態監測裝置采用太陽能板和蓄電池的方式為設備進行供電，首先保證了在陰雨天氣下的正常工作。其次依靠在設備上搭載的傾角傳感器來對鐵塔的水平精度和垂直精度進行測量，并及時將數據輸出給分析軟件，數據中心可以對數據進行解算分析，對結果進行評估，如果數據異常，有發生沉降的可能，也便于相關人員及時對鐵塔進行維護。
3功能特點
北斗接收機及其配套設備，要求包括從數據采集、集中傳輸
解算處理、顯示和記錄及將監控數據傳輸到監控中心并顯
示;
實現將監控數據傳輸到監控中心并顯示;
監測系統無人值守，有人照看、自動運行，年運行可靠率
99%以上，系統可滿足行，年運行可靠率99%以上，系統可
滿足測系統設備可依靠備用電源連續工作7天以上; (根據項
目需要，可以增加系統的連續工上; (根據項目需要，可以增
加系統的連續工作時間)
北斗硬件具有良好的物理性能和工作性能，適合長時間連續
工作，北斗接收機天線為大地測量型天線;
本系統可采用光纖通訊，數據傳輸到控制中心準實時處理;
準實時顯示和分析形變量，可間斷性評估的健康狀況;
數據實時輸出給分析軟件;
控制中心軟件自動解算，反應時間可為幾分鐘到幾小時，并
實時進行網平差，自動評估監測結果，而且各參數完全由用
戶根據不同監測需求自行設置;
設定日常信道報警系統，Web發布以及可通過短消息或
-MAIL方式報警，無論您在何時何地都可以掌握電力塔形
變體的動態;
通過實時監測電力塔形變點的空間位移，確定電力塔形變區
的變形狀況、幾何線形等;
提供高質量的雙頻北斗測量數據，實時獲得毫米級精度的位
置數據，靜態精度為水平:小于土2mm+0.5ppm,垂直:小于±
4mm+0.5ppm;電力塔風載震動中實
監測精度:小于±10mm,
垂直:小于±20mm;
自動生成報表，形成報表的周期用戶可自行設計，比如一周、
一天等，一些必要的輸出信息用戶也可以自動添加或刪除，
同時根據需要可自動生成各點的周變化曲線、月變化曲線
等。
4技術參數
供電系統：太陽能板材質：進口A片
輸出電壓：18V DC
封裝方式：玻璃層壓板
聚合物鋰鐵電池電壓：DC 12V
接收機：精度指標：水平精度:±2.5 mm+0.5ppm;
垂直精度:±5 mm+0.5ppm;
信號跟蹤：冷啟動時間<50s;溫啟動時 間<308
熱啟動時間<15s;信號重捕獲<1s
RTK初始化時間：<10s
初始化可靠性：典型>99.9%
電氣參數：功耗<7.5W;電壓: 7~28V DC
重量：1.3kg
物理尺寸：237mm x 53mm x 134mm
撞擊和振動：抗2m跌落
指示：5個LED指示燈
數據輸出：RTCM3.2 MSM4
接口方式：RJ45, RS232
GNSS天線接口：1/2/4個
天線尺寸 ：147x61.8mm
接頭形式：TNC陰頭
物理性能工作溫度: -45° C~+85° C
濕度：95%不冷凝
美國NGS認證 ：是
使用環境 ：工作溫度 -40~ +70℃
5安裝事項
本產品采用太陽能供電，為了使太陽能供電效率達到最優，建議安裝時太陽能板朝南方。
6后語
我司研發的“輸電線路鐵塔姿態監測”出現以前，電力部門工作人員需要以傳統方式對鐵塔的傾斜程度，沉降概率進行現場勘察，效率低而且數據不夠精確。而這款設備設計精巧，且安裝方便，數據測量準確，像在甘肅電力部門就曾采購過一批該設備，工作人員可以對多個桿塔的傾斜程度數據進行管理，極大的提高了工作效率。
產品別稱：北斗高精度位移形變在線監測裝置、輸電線路鐵塔姿態監測、桿塔北斗傾斜沉降監測裝置

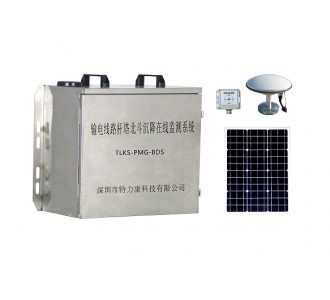

聯系人：王先生1/3/6/8/2/3/5/0/0/2/9 產品型號：TLKS-PMG-BDS
?
