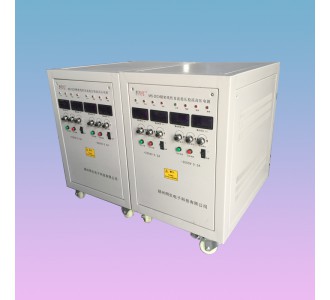

產品名稱：MS-DGY系列精密高壓線性直流穩壓穩流電源（超低紋波、800V~50kV、6kW以內）
簡要介紹
本電源除具有MS-DX或MS-DP電源的特性外，還具有輸出電壓高的特點，我們可根據客戶的要求制造出超高電壓（最高可達50000V）的電源，且功率可達6kW，電壓電流均可連續可調，可長期滿載連續穩定的工作。
此電源可應用在國防上高尖端的試驗、氣體放電、高壓電子管的測試老化，也可應用在其它電子元件的測試老化上。由于本電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。
性能特點
1、規格范圍：近300種規格，輸出電壓800-50kV、輸出電流0-10A、輸出功率0-6kW之內任選
2、恒壓恒流：電壓值從5%－100%額定值連續可調 電流從零至額定值連續可調，恒壓恒流自動轉換
3、過壓保護：電壓保護值0－110%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護
4、短路保護：額定電壓5KV以下允許短路并聲音報警，5KV以上短路跳閘保護
5、過載保護：電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護
6、短路報警：當輸出短路時，電源聲光報警（選配）
7、自動放電：供容性負載關機放電用（選配）
8、輸出顯示：電壓、電流同時LED數碼管顯示（標配）；LCD液晶屏顯示（選配）
9、脈沖工作：可配時間控制器構成脈沖電源（選配）
10、智 能 化：可與計算機連接，組成計算機監控的智能型電源（選配）
11、模擬信號接口：用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流（選配）
主要用途
1、大專院校，科研院所實驗室，電器產品檢測、調試
2、電子產品檢測、老化、氣體放電
3、用于電子元器件的例行試驗
4、速調管、磁控管、供電電源
5、各種高壓試驗設備配套電源
6、整機老練以及其它一切需要使用高電壓輸出的場合
技術指標
|
穩流 |
電壓值從5%或10%額定值到100%額定值連續可調（額定電壓2KV以下近似0起調） |
|
電流值從0-額定值連續可調，穩壓穩流自動轉換 |
|
|
穩壓精度 |
源效應：≤0.1%額定值（輸入電源電壓變化±10%時引起的輸出電壓的變化） |
|
時漂：≤0.3%額定值 （電源連續工作時間大于8小時引起的輸出電壓的變化率） |
|
|
溫漂：≤0.04%額定值/℃（在電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓變化率 |
|
|
負載效應：≤0.2%額定值（電源輸出電流至額定值變化時引起的輸出電壓率） |
|
|
穩流精度 |
源效應：≤0.1%額定值（輸入電源電壓變化±10%時引起的輸出電流變化） |
|
時漂：≤1%額定值（電源連續工作時間大于8小時引起的輸出電流變化率） |
|
|
溫漂：≤0.04%額定值/℃（在電源使用環境溫度范圍內由環境溫度變化引起的輸出電流變化率） |
|
|
負載效應：≤0.2%額定值（電源輸出電壓從零至額定值變化時引起的輸出電流變化率） |
|
|
輸出紋波電壓 |
正高壓 負接地時：≤0.2%+10mV （80%~100%額定輸出時測量） |
|
負高壓 正接地時：≤0.1%+10mV（80%~100%額定輸出時測量） |
|
|
電壓/流設定 |
十圈電位器（標配）；按鍵設定（選配） |
|
顯示方式 |
電壓電流表LED數碼管顯示（標配）；LCD液晶屏顯示（選配） |
|
顯示分辨率 |
LED:電壓表0.1V 電流表0.01A或1mA(注：不同規格電源顯示的精度可能不一樣) |
|
LCD：4位數顯示 （注：不同規格電源顯示精度可能不一樣） |
|
|
顯示誤差 |
≤1%±1個字（計量范圍5%-50%額定值） |
|
≤±0.5%±1個字（計量范圍50%-100%額定值） |
|
|
短 路 |
額定電壓5KV以下允許短路并聲音報警；額定電壓5KV以上短路跳閘保護 |
|
保護方式 |
過壓過流自動保護 |
|
工作方式 |
長期滿負荷連續工作 |
|
輸入電壓 |
單相AC220V±10% 50Hz /60 Hz±10% |
|
環境條件 |
溫度-20℃-+40≤℃ 濕度≤80% |
?
