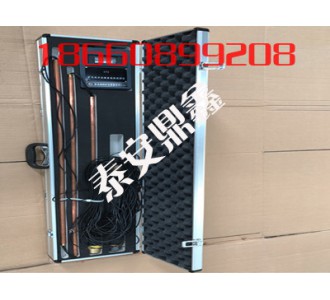

泰安鼎鑫超聲波圍巖裂隙探測儀簡單介紹：
CT-2超聲波圍巖裂隙探測儀還可以叫做圍巖松動檢測儀，他可以測圍巖，煤巖，粗砂巖，細砂巖，泥巖，空氣和水，他是利用這個超聲波的傳播速度來檢測圍巖有沒有松動，相比其他的儀器來說我們這款超聲波圍巖裂隙探測儀是一種技術先進的探測儀器了，一般可以測2.5米如果您想測的更深我們也可以為您加工定做，包您滿意，CT-2超聲波圍巖裂隙探測儀用于探測圍巖松動、裂隙范圍，為井巷設計與施工提供科學依據，本儀器用于探測圍巖裂隙松動圈厚度值范圍，為井巷設計與施工提供科學依據。可用于沼氣礦井、金屬礦井、隧道及地下工程穩定性評析。
儀器組成、技術特征及使用方法
1. 探頭，封孔器，主機，顯示屏組成
2. 技術特征
（1）主機
防爆類型：礦用本質安全型，防爆標iI 。
發射電壓：450～500V
分 辨 率： 0.1uS
外形尺寸：206×102×57mm
重 量：600g
（2）探頭
主 頻：33KHz
外形尺寸：φ36×220mm
導 線： SYV—50—1 射頻電纜 20m
鉆孔直徑：φ41～45mm
（3）電源
電 池：5#普通堿性干電池6節
工作電壓：+5V
工作電流：80mA
（4）使用條件
環境溫度：0～40ºC
相對濕度：≤95+3%介 質 材 料 完整巖體聲波速度 破裂巖體聲波速度
粗 砂 巖 5000~5500 4500~4800
細粉砂巖 4500~5200 3500~4200
泥 巖 3500~4100 2600~3000
煤 層 2500~2800 1700~2400
石 灰 巖 5000~5600 4500~4800
空 氣 340 -----
水 1430 -----
3.CT-2超聲波圍巖裂隙探測儀技術特性
CT-Z圍巖探測儀主機
1、發射電源：450～500V；
2、分辨 率：0.1us；
3、外型尺寸: 206*102*57mm；
4、重 量：600g。
CT-T圍巖裂隙探測儀探頭
1、主 頻：33KHz
2、外型尺寸: ?36*220mm
3、導 線：射頻電線20m
4、鉆孔直徑：￠41～45mm。
(3)電源
1、電 池：6節5號普通堿性干電池
2、工作電壓：5V3
3、工作電流：80mA
圍巖裂隙探測儀使用方法
（1）測試前檢查
電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。
探頭絕緣電阻：換能器正極對地絕緣電阻應≥500MΩ，否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換之。
（2）測試工作
1.鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；
2.將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器)；
3.注水。測桿尾端有連續水流出時，表示水已注滿；
4.測試讀數，將探頭向外逐次抽動10mm，讀數計時；
5.檢查記錄數據，決定是否復制，初步判定圍巖裂隙松動范圍。
