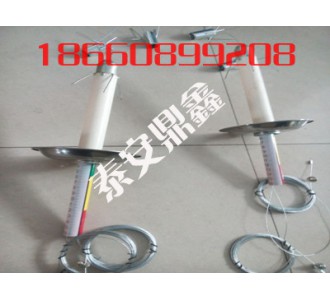

十字形頂板離層儀說明:頂板離層儀又稱多點位移計（平衡式、直桿式）

十字形頂板離層儀是一種檢測頂板巖層移動的專用監測儀器。它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。為煤礦工程技術人員和監測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿的合理性、經濟性而需要的科學依據。從而有效的防止頂板坍落事故的發生，確保煤礦安全生產。

十字形頂板離層儀主要性能參數：

十字形頂板離層儀 測量方式：反光彩色顯示；

十字形頂板離層儀測量點數：2個（3個）；

十字形頂板離層儀大量程：200 mm；

十字形頂板離層儀讀數精度：1 mm；

十字形頂板離層儀 安裝錨孔直徑：28.42 mm。

十字形頂板離層儀頂板離層儀組成：

頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標尺、拉緊螺絲組成。

十字形頂板離層儀頂板離層儀結構

頂板離層儀由孔內固定器、測量鋼絲、孔內盤和測讀數裝置四部分組成：

（1）孔內固定器采用彈簧抓爪式結構；

（2）測量鋼絲由柔軟彈性小的多股細鋼絲聯接內固定器與測讀數裝置；

（3）測讀數裝置由兩個帶有刻度標志的半圓鋼條組成；

（4）孔口盤由塑料圓盤和塑料管組成，圓盤作用是導泄孔內水，圓管是讀數裝置的基準點。

十字形頂板離層儀的安裝

為了準確反映頂板變化情況，離層儀要緊跟工作面迎頭安裝，在安裝后工作面10米內的離層儀要每班進行觀測記錄

3.儀器安裝

1先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。

2將淺部錨頭送入至安裝位置。

3安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。

4外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。

4.觀測記錄

巷道頂板離層觀測記錄 觀測日期 錨桿錨固內離層  外測筒標尺讀值S內（mm） 錨桿錨固范圍外離層內測筒標尺讀值S外 頂板總離層

S總=S內S外
