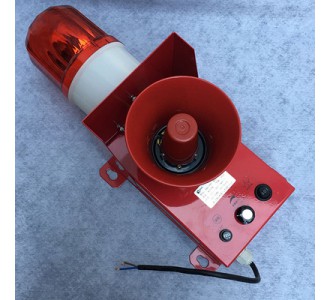

隔爆網采用目前國內的不銹鋼金屬絲網隔爆元件，上蓋、主體、下蓋采用白鋼不銹鋼材質，價格低廉，將密封圈分別安裝在主體的主體上端及主體底端，支撐架作為一種支撐設備，可以將聲響元件印制板上的聲響器件安裝在支撐架上，將導線對接螺柱安裝在主體上。聲光報警器是一種用在危險場所，當現場發生險情或緊急情況時，報警控制器發出的控制信號啟動聲光報警電路，現有的聲光報警器普遍存在線路較為復雜。Bxb8650

并且，目前的聲光報警器普遍采用電平高低變換的方式，來直接控制閃光以及發出報警聲音，這樣極其容易受到外界干擾，所以，如何設計一種接線簡單，成本低，并且抗干擾性強的聲光報警器，LED電源控制模塊、LED發光電路、聲音電源控制模塊、音頻放大電路以及報警喇叭模塊均采用PWM控制方式。

發聲孔的外周方向設置有卡槽，粉末燒結片伸入卡槽中并覆蓋在發聲孔外部，粉末燒結片與發聲孔之間設置有密封圈，密封效果好能夠?qū)β暪鈭?bào)警器起到阻火隔爆的作用，同時防止外界的有毒氣體進入聲光報警器內部，對聲光報警器的損壞。本實用新型粉末燒結片的面積大于發聲孔的開口面積，粉末燒結片整體是截面呈弧形的瓦片結構，粉末燒結片的厚度是非均一的，粉末燒結片從左至右厚度依次變薄，使用時，手持粉末燒結片厚度較薄的一端，將粉末燒結片的另一端伸入卡槽內并沿卡槽使得粉末燒結片整體覆蓋在發聲孔的外部。

工作原理

輸入電壓127V，變?yōu)?7V，經過整留、兩級穩壓，輸出12DC本安電源。R709為取樣保護電阻。當傳感器輸入信號后經光電隔離，信號輸入到CPU接口，經過程序控制，使設備輸出字幕顯示或語言報警。繼電器動作，聲光報警紅色燈亮，出發語言警示，同時開始計時，延時20s后停止。傳感器可用于彎道岔處。車經過時自動發出報警信號。
