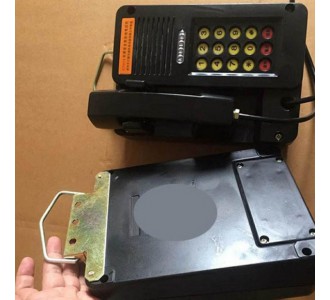

防爆電話機的安裝
1．安裝方式：壁掛式螺釘緊固。
2．接線用外徑小于8mm兩芯電纜與電話交換機的用戶線相連接，芯線的截面積≥0.5mm2，進線口為1/2G”封口螺帽。
雙音頻發號KTH17礦用本安型防爆電話機
KTH137防爆電話，本安型礦用防爆電話，防爆電話機
KTH108本質安全型防爆電話，礦用本質安全型防爆電話kth-33防爆電話
本安型防爆電話的使用說明
1、安裝：將本電話機與一對礦用雙芯電纜接到本安型防爆電話電源上即可使用.或 是與交換機相連也直接可以使用.
2、呼叫：主叫方摘機后，工作指示燈亮，即可按被叫用戶號碼ali04，被叫用戶即處于振鈴狀態，并有燈光閃亮指示，主叫方從受話器中也能聽到被叫方話機的振鈴聲。
3、通話：被叫方收到鈴聲或燈閃亮信號后，便可摘機進行雙方通話，這時指示燈常亮，通話結束雙方掛機即可。這時指示燈熄滅。
4、號碼變更：話機號碼是由公司出廠時設定的，如用戶需要變更本機號碼，只要打開話機后蓋，在電路板上有0-9、#、*數字接線，選擇自己所需要的號碼即可。
防爆電話是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下含有瓦斯爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5km。防爆電話具有外形美觀、體積小、重量輕、性能可靠等特點。也可廣泛用于其他高溫、高噪聲、高濕度、重污染的惡劣工作環境，如電廠、選煤廠、鋼鐵廠、隧道、港口、化工廠、等等作為工業通信終端。外殼采用抗靜電增強聚酯制作，防水、防塵、防腐、防護等級達IP65，適用于極為惡劣的環境。采用壁掛式安裝，采用新開發的叉簧開關機構，話機上無任何可動零部件。
礦用防爆電話使用條件
a．環境溫度：—10℃～+40℃；
b．相對濕度：≤95％（+25℃）；
c．大氣壓力：80kPa～106kPa；
d．環境噪聲：≤60dB（A）；
e．無顯著振動和沖擊的地方；
f．有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場所。
礦用防爆電話產品參數：·
防爆型式：礦用本質安全型ExibI。
撥號方式：P/T兼容。
結構方式：掛式。
饋電電壓：44V～60V。
本質安全參數：a)輸入直流電壓：≤60V；b)輸入直流電流：≤34mA；c)輸入鈴流電壓：≤60V，頻率為(25±3)Hz；d)輸入鈴流電流：≤38mA。
·振鈴響度：≥90dB（A）（接KTA17安全耦合器和10公里礦用仿真用戶線，距話機1米處測試）。
·通信距離：10km
·重量：3.3kg。
使用注意事項
1、避免電話機強烈震動，沖擊和水淋。2、電話機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。3、本電話機只允許與HDK型耦合器使用，禁止與其它關聯設備作用。4、本電話機配接的用戶線路應滿足下列要求：用戶線環阻≤1kΩ線間漏電電阻≤20kΩ分布電容≤0.1μF/km分布電感≤1mH/km以上是礦用電話機_KTH106礦用電話機。
?
