產品介紹

2503型底部裝卸車鶴管適用于原油、渣油、化工介質、水煤漿等介質的汽、火車底部裝卸

　　2503型鶴管參數：

　　產品名稱：槽車底部裝卸車鶴管

　　產品型號：AL2503

　　使用范圍：汽車罐車液體灌裝

　　適用介質：汽柴油、液體化工品

　　公稱直徑：DN80、DN100

　　設計溫度：按要求

　　設計壓力：0.6~2.5MPa

　　材質：碳鋼、不銹鋼、鋼襯PTFE

　　連接方式：快速接頭、松套法蘭（根據槽罐車灌口連接形式而定）

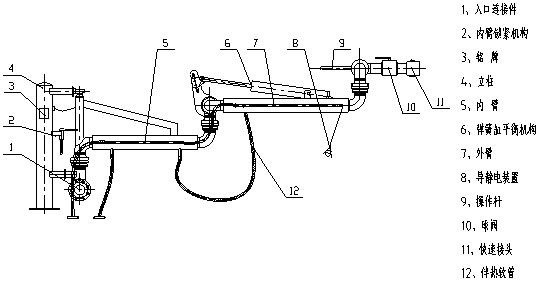

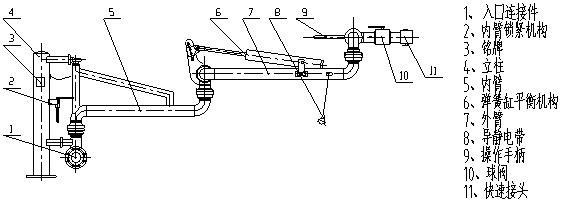

　　AL2503型底部裝卸鶴管主要結構：

　　1. 立柱：起支撐作用，承受臂展開時的翻轉力矩

　　2. 旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

　　3. 內臂：用于連接輸送管道，并與外臂連接的部件

　　4. 外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車調整對接工作位置的部件

　　5. 平衡器：用于平衡外臂轉動力矩的部件

　　6. 球閥：手動控制裝卸開關

　　7. 快速接頭：手動驅動，能同槽車接口快速連接的部件
