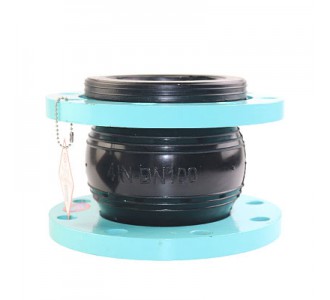

可曲撓橡膠接頭，簡稱橡膠接頭，橡膠軟接頭是由織物增強的橡膠件與平形活接頭、套金屬法蘭或螺紋管法蘭組成，用于管道隔振降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。由于可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

技術條件 (兩種類別)

項目	型號	JGD-1	JGD-2	JGD-3
工作壓力MPa(kgf/cm2 )		1.010）	1.6（16）	2.5（25）
爆破壓力MPa(kgf/cm2 )		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
適用溫度℃		-15℃～115℃特殊可達-30℃～250℃
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

公稱通徑DN		長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸	長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	伸長	壓縮	橫向位移 mm	偏轉角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15°
40	1.5	95	18	4	18	110	6	10	9	15°
50	2	105	18	4	18	125	7	10	10	15°
65	2.5	115	20	4	18	145	7	13	11	15°
80	3	135	20	4	18	160	8	15	12	15°
100	4	150	22	8	18	180	10	19	13	15°
125	5	165	24	8	18	210	12	19	13	15°
150	6	180	24	8	23	240	12	20	14	15°
200	8	210	24	8	23	295	16	25	22	15°
250	10	230	26	12	23	350	16	25	22	15°
300	12	245	28	12	23	400	16	25	22	15°
350	14	255	28	16	23	460	16	25	22	15°
400	16	255	30	16	25	515	16	25	22	15°
450	18	255	30	20	25	565	16	25	22	15°
500	20	255	32	20	25	620	16	25	22	15°
600	24	260	36	20	30	725	16	25	22	15°
700	28	260	36	24	30	840	16	25	22	15°
800	32	260	38	24	34	950	16	25	22	15°
900	36	260	42	28	34	1050	16	25	22	15°
1000	40	260	44	28	34	1160	18	26	24	15°
1200	48	260	48	32	41	1380	18	26	24	15°
1400	56	350	44	36	34	1560	20	28	26	15°
1600	64	350	46	40	34	1760	25	35	30	10°
1800	72	350	52	44	41	1970	25	35	30	10°
2000	80	420	54	48	48	2180	25	35	30	10°
2200	88	580	40	52	48	2390	25	35	30	10°
2400	96	610	41	56	48	2600	25	35	30	10°
2600	104	650	42	60	54	2810	25	35	30	10°
2800	112	680	45	64	54	3020	25	35	30	10°
3000	120	680	50	68	54	3220	25	35	30	10°
注：1、特殊要求可來函來圖定制，法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa,DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa,法蘭按0.6MPa壓力選取。 4、高層給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置
