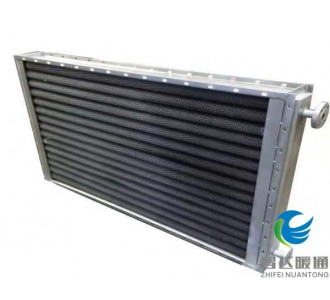

SRZ型蒸汽散熱器

（供暖通風設計手冊專業推薦32年）

一、SRZ散熱器概述

  1．SRZ散熱器系按照國家標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；

  2．SRZ散熱器主要由順空氣流向的三排散熱管束組成，叉排排列，SRZ散熱器翅片管均用Ф22× 2mm無縫鋼管繞制上15×0.35mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三類，共三十八種規格；

  3．SRZ散熱器是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRZ鋼制散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；

   4．SRZ型散熱器工作介質：蒸汽（<1.0MPa），熱水（<130℃）；

   5．SRZ散熱器型號表示說明：SRZ①×②③-

　　　　　　①—表示鋼制散熱器通風正截面長尺寸分米化整

　　　　　　②—表示鋼制散熱器通風正截面寬尺寸分米化整

　　　　　　③—表示鋼制散熱器散熱能力的大小（大D，中Z，小X）

二、SRZ散熱器技術參數

 表1．SRZ型散熱器熱媒為蒸汽時，在不同空氣重量流速下的傳熱系數K(kcal/m².h.℃)

表2．SRZ型散熱器在不同空氣重量流速下的空氣通過阻力H(毫米水柱)

表3．SRZ型散熱器在不同空氣重量流速Vr情況下部分性能實驗公式

表4．SRZ型散熱器散熱面積F(m²)，通風凈截面積Ff(m²)，參考重量W(Kg)，有關尺寸一覽表

表5．SRZ型散熱器散熱面積F(m²)，通風凈截面積Ff(m²)，參考重量W(Kg)，有關尺寸一覽續表

表6．SRZ型散熱器散熱面積F(m²)，通風凈截面積Ff(m²)，參考重量W(Kg)，有關尺寸一覽續表

表7．SRZ型散熱器散熱面積F(m²)，通風凈截面積Ff(m²)，參考重量W(Kg)，有關尺寸一覽續表
