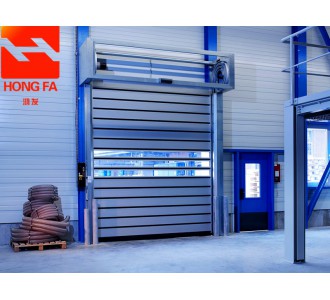

硬質渦輪快速門--集保溫、節能、密封、高效、抗風、環保于一身的新型金屬工業門，開啟速度快速安全，適用于需要頻繁高速的物流通道、倉儲、恒溫廠房、冷庫等需要快速開關門減少流量的廠房內。驅動控制采用了穩定、節能、準確的伺服系統來保障門體的可靠運行，可確保每年需要的無故障運行達8萬次以上。

二﹑硬質快卷門特點

本公司產品標準滿足或超過需方對鋁合金硬質渦輪快速門要求：

1. 開啟速度：硬質快速門渦輪導軌有利于門體的加速，使門體在高速運行中噪音小，更加平穩，開啟速度每秒可達到 1000~2500mm（甚至安全開關速度每秒鐘過3000mm）。

2. 門板：采用雙 0.7~0.8mm 厚雙層鋁板經流水線一次復合成型，中間為 pu（聚氨酯）容重 50 ㎏門板總厚度為 40mm。截面設計為斷橋隔熱結構，具有保溫好、重量輕、強度大、抗沖擊等特點，抗風等級≤12 級。漯河鴻發車庫卷簾門電動門

3.安全：采用雙渦輪結構優于其他的單渦輪，安全指數更高。驅動控制采用 穩定、節能、準確的伺服系統保障門體的可靠運行，確保每年無故障運行 15 萬次以上。





三、硬質渦輪快速門配置

1.型號

渦輪硬質快速門KS-2500MM/S系列

2.控制系統

渦輪硬質快速門采用專用控制系統，內核為DSP處理芯片，系統通過接收森力瑪電機編碼器信號來精確控制門體的開啟高度：

①系統具通過LED管顯示故障代碼功能；

②轉向保護：當電機驅動線接錯時控制器直接報錯，門體停止動作；

③專用系統的扭力環，位置環，速度環三環全閉；

④系統自帶制動功能，不用外部電磁剎車片就可以使電機停在指定位置，使門體在限位位置停止時達到要求；

⑤斷電后的記憶功能，停電手動操作后，直接上電就可復位工作，無需再次調整。

⑥電機過載過流保護。

3.電機系統

電機驅動系統采用森力瑪電機系統：稀土永磁同步電機；品牌編碼器；剎車系統；大慣量行星減速機；應急手動開啟機構；

①赫弗德電機的恒扭力輸出，使安全防護裝置（如紅外線等）的功能發揮到很好，快速反彈；

②過載能力強，在一些高頻次場合開關一天可以工作千次以上。



四、門體機構

門簾為分體裝配結構：斷橋隔熱的鋁合金門板、多層次密封膠條、消音承重鉸鏈、聚氨酯導向輪等幾個部分組成：

①保溫門板標準厚度為40mm，表面經過陽極氧化加有機著色處理，抗風強度可達12級根據國際色卡標準顏色；可選顏色鋁合金原色、珍珠白、中國紅等多種；

②通過軟連接膠條將門板間進行密封，軟連接部分折疊壽命達百萬次以上；

③鉸鏈承重方式設計使門簾接合處不受力，門板之間不接觸，長時間后還可保持平整性；

④門體運行時是通過聚氨酯材質的導向輪在鋁合金軌道內滑動，高速運行時。

五、安全系統

①紅外線安全保護電眼：門框兩側設有對射電眼，快速門下方有障礙物時，門體保持開啟狀態；

②底部安全保護邊：當門體在下降時，由于物體處在紅外線安全保護的盲區時，門體壓在下方障礙物時，門體訊速反彈在開門，有效的保戶下方物體或行人避免事故。

③抗風能力

抗風能力32 m/s（國標抗風等級12級）

④透明視窗

優良的聚碳酸酯板，雙層結構的設計既保證門體內外的保溫效果，又保持了良好的透明性及

采光效果，其內外清晰可見，外觀彰顯檔次。

⑤密封性能

導軌密封，門板中間密封，門體頂部密封、門體底密封，多重密封確保門體內外的氣密以及隔離效果。

⑥保溫性能

對于已安裝的關閉狀態的門（4x 3m）保溫性能K≤0.6W/（㎡•K）

7快速修復

萬一門板被損壞，無需整張門門板拆卸的修復，采用懸掛式固定的保溫鋁合金門板條可以逐一拆卸，一人操作，簡易省時.

8手動功能

停電時，隨時打開電機剎車，借助平衡系統將門體托起，可有效的解決因停電或故障而引起的門體不能開啟的問題。



六、電源要求

220V/380V/ 14A/50Hz/。

絕緣保護vs:

Ip54即使在惡劣環境下使用亦能防水防塵。

開關方式

標準一鍵按鈕帶急停開關；斷電后手動開啟方式。
