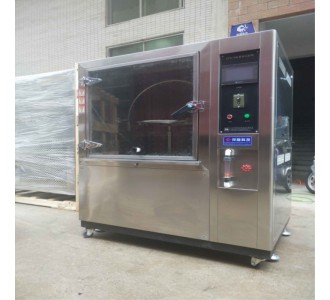

箱式淋雨試驗箱用途：
該產品主要適用于通訊產品、汽車零部件（如后視鏡、汽車音響、汽車電子、汽車照明、汽車燈具、摩托車照明）、戶外照明及信號裝置等產品做防水性能測試及IPX1234防水等級測試。
結構：
該產品外箱及內箱采用SUS304鏡面不銹鋼板制作而成，水箱采用SUS304不銹鋼板制作，具有低不位和水滿指示，噴水管采用無縫不銹鋼管制作，轉臺采用不銹鋼制作，噴頭可拆卸并配有堵頭，方便客戶根據標準要求的噴孔數量隨時更換，試驗箱箱門為單開門。左開，帶有大型觀察窗，并配有雨刮刷
適用標準
本試驗箱主要用于電子電工產品考核外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能.符合IEC60529:2001、GB4208-2008《外殼防護等級(IP 代碼)及 GB7000.1燈具 第一部分：一般要求與試驗
設備組成

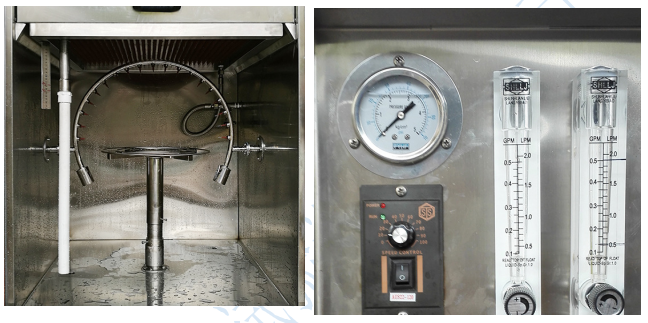

該試驗系統主要由控制系統、滴水裝置、擺管裝置、升降裝置、樣品轉盤系統組成。
|
型號 |
ZT-IP1234-800 |
ZT-IPX 1234-1000 |
|
流量控制 |
玻璃流量計
|
|
|
控制方式及配置 |
觸摸屏（威綸）+PLC+步進驅動系統+玻璃轉子流量計
|
|
|
內箱尺寸 |
800×800×800mm |
1000×1000×1000mm |
|
擺管半徑 |
300mm |
400mm |
|
IPX1/2滴水淋雨 |
滴水槽尺寸：600×600×50；(長×寬×高mm) 降水量：1～5mm／min；(±0.5mm，可調) 滴水面積：0.8平方米 滴水孔徑：Φ0.4mm；滴水孔間距：20×20mm 試驗臺：400×500mm（L×W） 試驗臺轉速：17r/min（或可調） 試驗臺轉盤高度可調 滴水槽高度：(不可調) 供水壓力：≥0.01Mpa 轉臺馬達：步進馬達，滿足IPX2每隔2.5min轉90° 另配R200擺管及避空轉臺（非打孔轉臺）用于IPX34測試 |
|
|
IPX3/4 擺管淋雨 |
擺管擺幅 ：0~±180°（理論值）可調 噴水孔徑：0.4mm或0.8mm 噴嘴流量：0.07L/min 試樣轉盤：1~17 /min 噴淋時間:0~9999min可調 控制系統：PLC編程控制系統，觸摸屏中文界面+PLC |
|
2.3、工作原理
1、噴水工作原理：由水泵在試驗箱體里的水箱中抽水，水箱→水泵→球閥→過濾器→調壓閥→流量計→|→箱體內擺管（水壓表）→噴頭→試驗樣品→水箱
2、擺管傳動工作原理：傳動電機→減速機→轉盤→連桿→齒條→齒輪→連接軸→擺管。擺管角度可通過減速機上的轉盤來調節。
2.4. 安全保護系統:
1、自我保護,三項電壓欠相，相序保護，防止水泵倒轉。
2、時間累積器，防止試驗意外中斷，得知中斷時間
3、電機過載保護裝置
4、設備過流保護裝置
5、附有無熔絲保護開關
6、超溫、低水位時,機器警示燈指示,自動停機,故障未排除時,無法開機
7、水壓過載保護開關
8、泵浦過載保護開關
9、馬達加裝過電流保護器
10、警報蜂鳴器
11、故障點中文指示畫面
2.5.電源與環境要求:
1、電 源: 220V 50Hz
2、機器周圍環境溫度維持在+5~+35℃之間。
3、必須有水源（普通自來水）提供，且有排水管道。
2.6技術資料
1、 操作使用說明書及儀表使用說明書。
2、 保修卡、合格證。
?
