1 系統功能

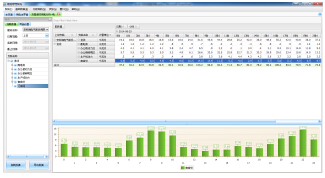

　　系統可按使用年份統計建筑物各分類能耗——電、水、氣、集中供熱、集中供冷以及其它能源消耗量，自動折算成相應的標準煤消耗量，從而反映建筑物當年各分類能耗用能和綜合能耗。系統以曲線圖形展現各類能耗的消耗的消耗趨勢，便于業主方實時直觀掌握能源消耗情況。

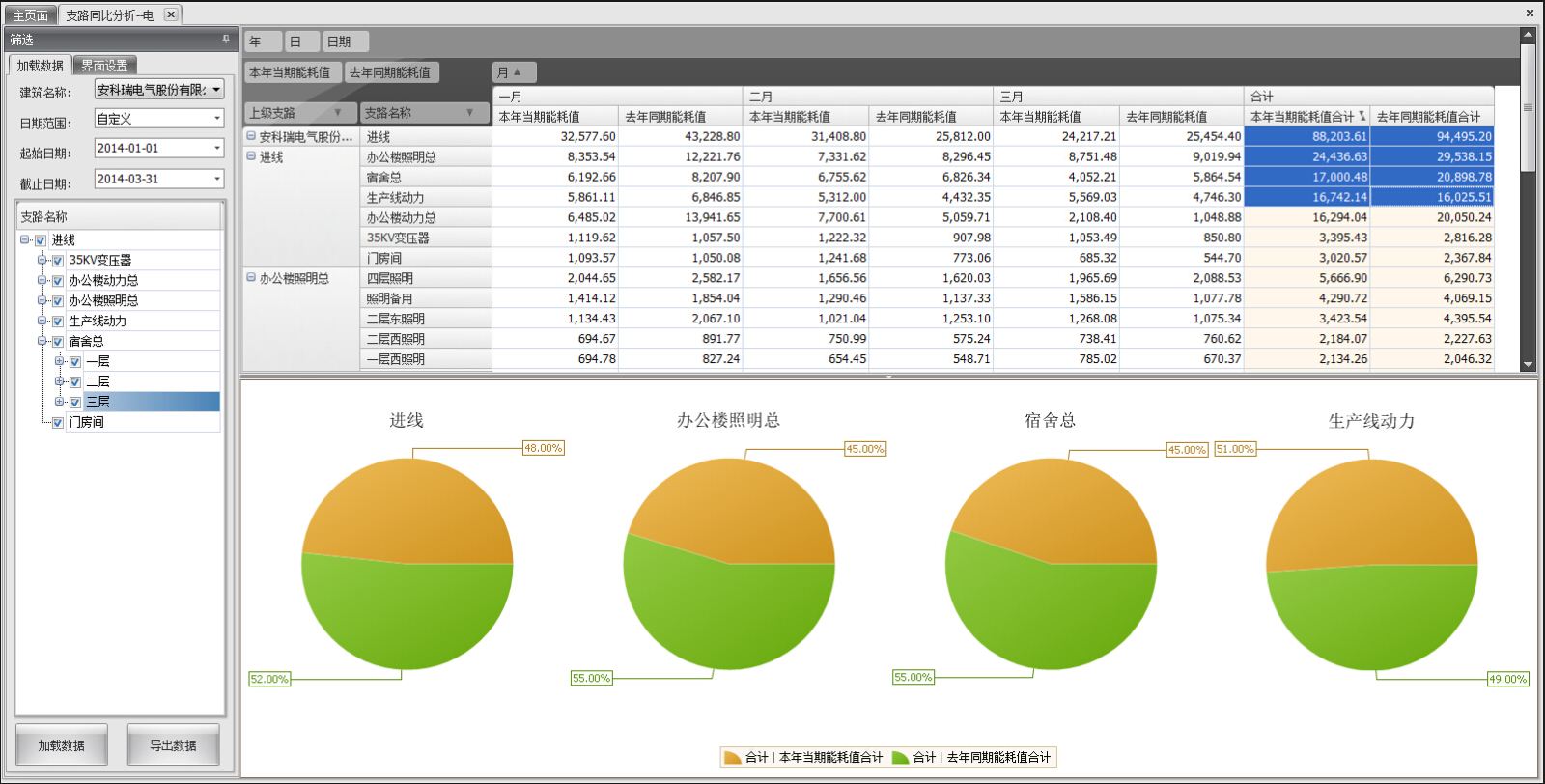

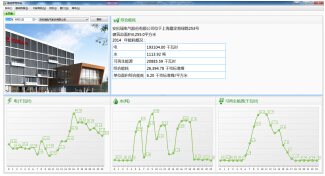

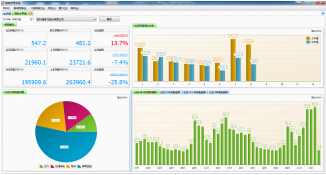

　　系統可反映出建筑物當日與昨日同期、當月與上月同期、當年與上年同期總體用能的對比情況，并顯示建筑物過去48小時、1個月、12個月及3年的用能趨勢，當年用能的對比分析、當月的分項用能餅圖。便于業主方對能耗消耗的趨勢進行對比分析，判斷用能走勢，及時調整設備運行計劃，節約能源消耗。

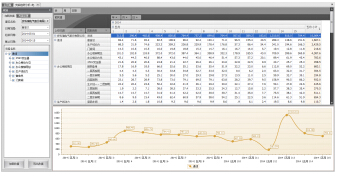

　　系統依據建筑物能源消耗的分布情況進行能耗計量點的選取和設置，使得能耗監測系統可以覆蓋整個建筑物。系統使用者可通過相關界面調取該建筑物各能耗節點的能耗統計報表，減少用能的“跑、冒、滴、漏”和計量誤差。

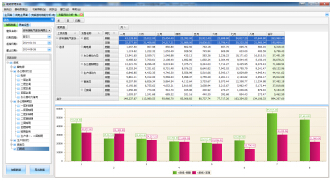

　　系統依據住建部分類分項能耗數據采集導則，將建筑物耗電分為照明插座、空調、動力和特殊用電進行計量裝置選型和設置，并按用能區域或功能區域等劃分并進行統計，以報表和同、環比棒圖形式展現該區域的能源消耗。

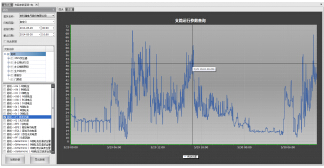

　　系統可針對能源消耗量大的設備或區域進行準確定位，便于管理層制定節能績效考核制度，推動節能降耗的真正有效執行。為用能核心設備建立運行記錄檔案，長期跟蹤記錄設備運行過程中的能效分析評估結果，結合設備維護保養記錄，為設備的運行維護提供依據。

　　系統提供分級權限管理功能，對具備權限用戶提供開放的信息維護接口，用戶可自行對建筑和系統監測范圍內計量點的信息進行增、刪、改和查詢，建筑物信息包括建筑類型、建設年代、建筑面積、建筑物人員數量等。系統還對無法自動采集的計量信息提供手動錄入功能，便于使用者掌握建筑物總體能耗情況。

　　系統依據《國家機關辦公建筑以及大型公共建筑能耗監測系統分享能耗數據傳輸技術導則》以及建筑物所在省市的地方性節能技術規程、規范的要求，可實現按既定數據格式和上傳方式，將建筑物能耗數據信息上傳至上級數據中心平臺的功能。

　　2 系統結構

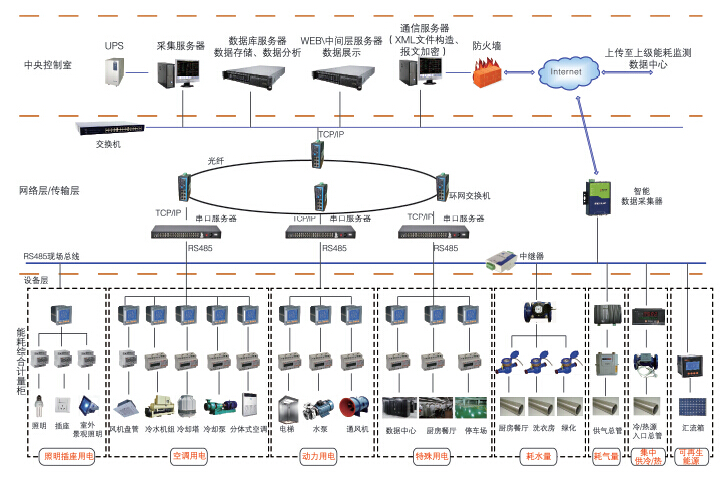

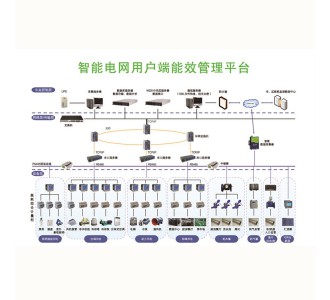

　　Acrel-5000建筑能耗分析管理系統以計算機、通訊設備、測控單元為基本工具，根據現場實際情況采用現場總線、光纖環網或無線通訊中的一種或多種結合的極優化的組網方式，為大型公共建筑的實時數據采集及遠程管理與控制提供了基礎平臺，它可以和檢測設備構成任意復雜的監控系統。開放性、網絡化、單元化、組態化的采用面向對象的分層、分級、分布式智能一體化結構。建立如下層次結構：

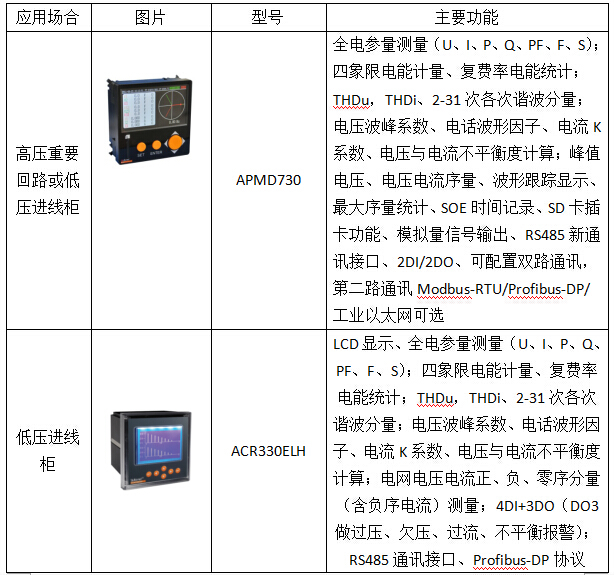

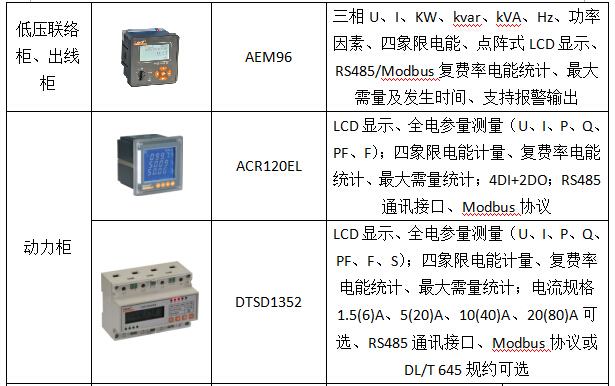

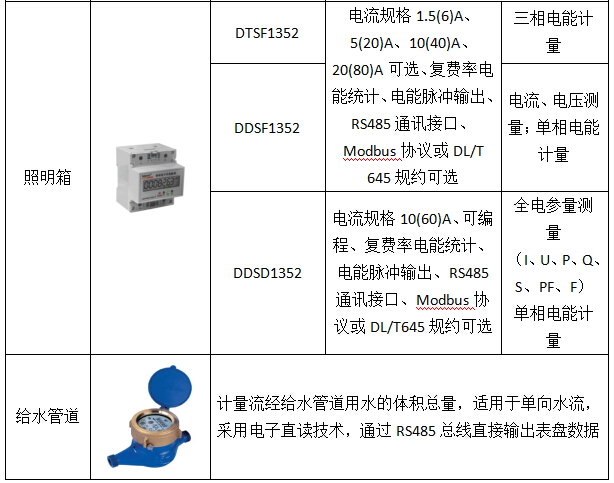

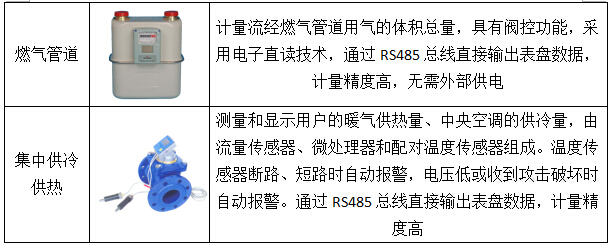

　　3 產品選型
