功能描述

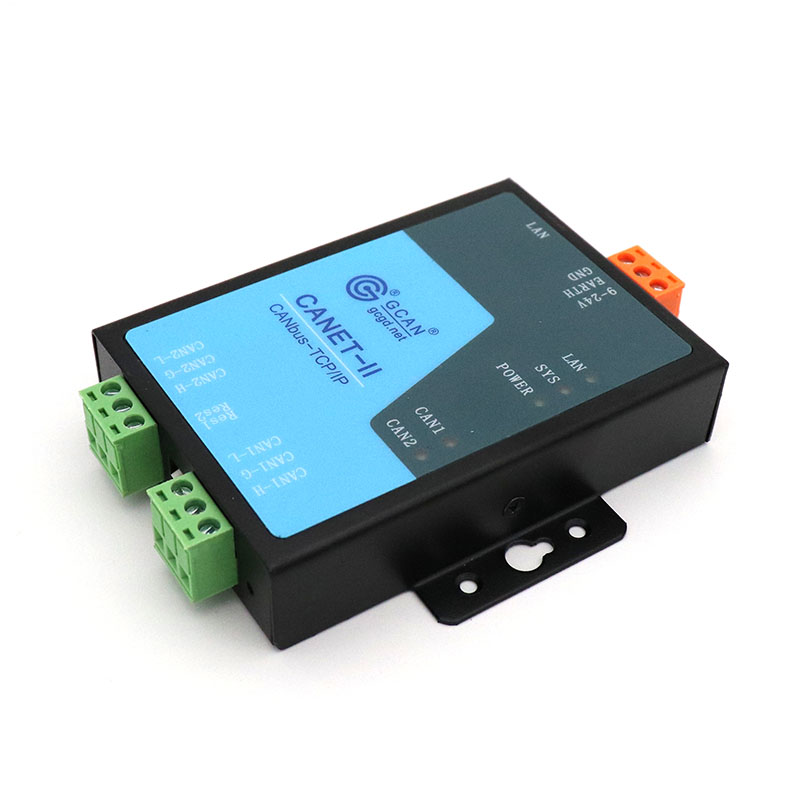

廣成科技GCAN-202（CANET-II）是集成2路CAN接口、1路以太網接口的高性能型CAN-bus總線通訊接口卡。采用GCAN-202高性能CAN接口卡，用戶可以輕松完成CAN-bus網絡和以太網網絡的互連互通，進一步拓展CAN-bus網絡的范圍。

廣成科技GCAN-202高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC可以通過以太網接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的好選擇。

廣成科技GCAN-202上已集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。

廣成科技GCAN-202高性能CAN接口卡支持二次開發。我公司為用戶提供VB環境下的GCAN-202連接例程代碼，用戶可以根據此例程自行開發GCAN-202測試軟件或將GCAN-202集成到現有的軟件系統中。例程代碼符合Socket通信規則，如用戶需要，我公司還可開放GCAN-202配置軟件——CANetConfig軟件通信協議，以便用戶自行開發。


硬件特點

1、高速的32位工業級處理器；

2、內嵌硬件看門狗定時器；

3、模塊內置FLASH儲存器，可儲存參數；

4、使用外接電源供電(DC+9~24V）

5、供電電流：50mA（24VDC）；

6、靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；

7、電快速瞬變脈沖群抗擾度等級：±1KV；

8、浪涌抗擾度等級：±1KV；

9、工作溫度范圍：-40℃~+85℃；

10、工作濕度范圍：5%~95%RH無凝露；

11、螺絲固定的安裝方式，專為工業設計。

以太網屬性

（1）使用標準以太網接口，RJ45，支持10/100M自適應；

（2）支持心跳和超時斷開功能；

（3）工作端口、目標IP和目標端口均可設定；

（4）網絡斷開后自動恢復連接資源，可靠地建立TCP連接；

（5）兼容SOCKET工作方式（TCPServer、TCPClient、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。


典型應用

1、CAN-bus網絡診斷與測試

2、工業以太網連接至CAN網絡

3、電力通訊網絡

4、工業控制設備

5、高速、大數據量通訊

常見問題

1.使用軟件連接GCAN-202時，提示連接失敗/錯誤？

請查看軟件連接時的IP地址是否與GCAN-202在同一網段，或計算機IP是否設置為靜態IP并與GCAN-202在同一網段。

2.CAN總線是否一定需要使用120Ω終端匹配電阻？

120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。GCAN-202高性能CAN接口卡內部已經連接有120Ω的終端電阻。

3.一臺計算機能否安裝多塊GCAN-202模塊？

計算機可通過連接以太網交換機（HUB）的方式，擴展連接多個GCAN-202模塊。

4.廣成科技GCAN-202接口卡的數據轉換率是多少？

GCAN-202的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀格式的8字節數據幀，如果是小于8字節數據幀或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。

5.CAN狀態指示燈不亮？

只有CAN接口有CAN數據傳輸時，CAN狀態指示燈才會有意義。

6.GCAN-202模塊的通訊波特率如何設置？

軟件提供一組常用的波特率的設置值，若要使用其他的特殊波特率，請聯系廣成科技技術支持人員。

7.GCAN-202可連接多少臺下位機設備？

CAN總線節點數符合CAN總線標準，實際連接數量與實際工作環境情況和波特率有關。

8.系統進入待機或睡眠狀態是否影響接收？

會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-202時，請禁止系統的待機和睡眠功能。
