功能概述

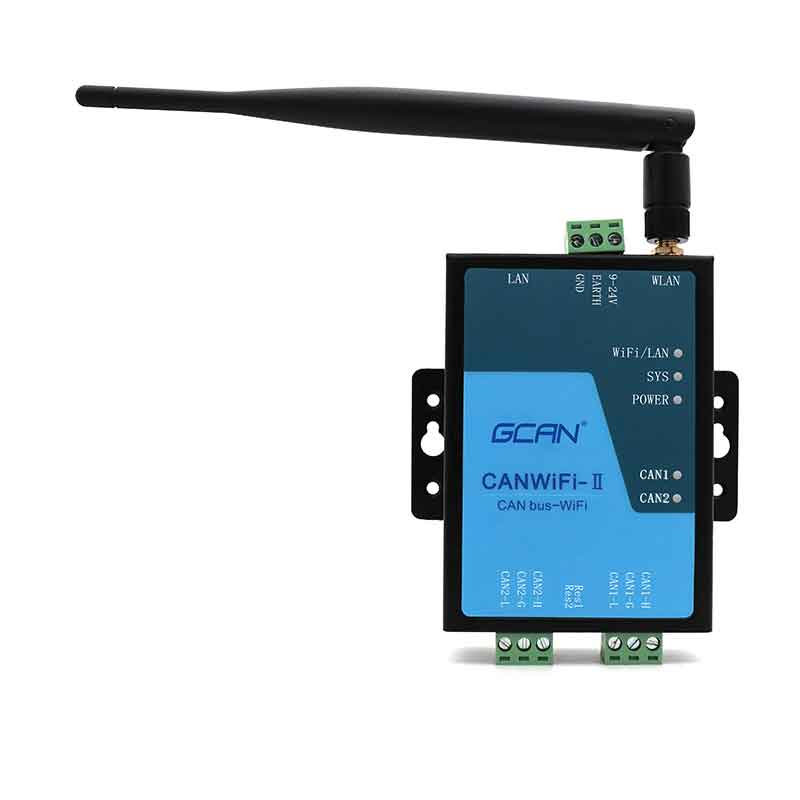

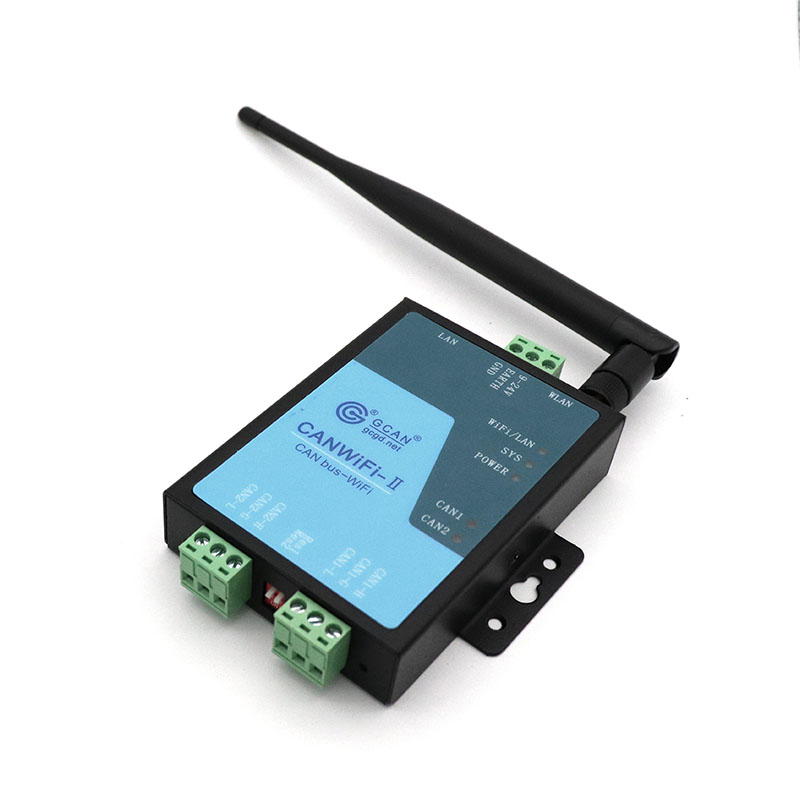

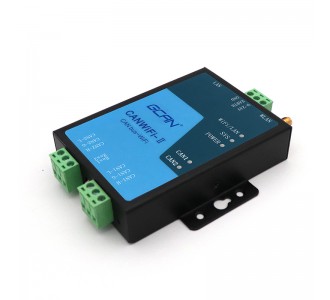

廣成科技GCAN-211是集成2路CAN接口、1路以太網接口和1路WiFi接口的高性能型CAN-bus總線通訊接口卡。采用廣成科技GCAN-211高性能CAN接口卡，用戶可以輕松完成CAN-bus網絡和WiFi網絡的互連互通，進一步拓展CAN-bus網絡的范圍。
廣成科技GCAN-211高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC、手機、PAD可以通過WiFi快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的選擇。
廣成科技GCAN-211接口卡上已集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。
廣成科技GCAN-211高性能CAN接口卡支持二次開發。我公司為用戶提供VB環境下的連接例程代碼，用戶可以根據此例程自行開發測試軟件或將設備集成到現有的軟件系統中。
硬件特點
1、高速的32位工業級處理器；
2、內嵌硬件看門狗定時器；
3、模塊內置FLASH儲存器，可儲存參數；
4、使用外接電源供電(DC+9~24V)，推薦電源值12V或24V；
5、供電電流：80mA，24VDC；
6、靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；
7、電快速瞬變脈沖群抗擾度等級：±1KV；
8、浪涌抗擾度等級：±1KV；
9、工作溫度范圍：-40℃~+85℃；
10、工作濕度范圍：5%~95%RH無凝露；
11、螺絲固定的安裝方式，專為工業設計。
CAN屬性
1、集成2路CAN-bus接口，采用鳳凰端子接線方式；
2、CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；
3、CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；
4、CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；
5、CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；
6、32個硬件FIFO接收緩沖器，接收數據流量：8000幀/秒；
7、CAN端接收報文時間戳精度可達1us。
以太網屬性
1、PC接口使用標準以太網接口，RJ45，支持10/100M自適應；
2、支持心跳和超時斷開功能；
3、工作端口、目標IP和目標端口均可設定；
4、網絡斷開后自動恢復連接資源，可靠地建立TCP連接；
5、TCP支持多達255個連接，滿足6組用戶同時管理一個CAN口；
6、UDP方式下每個CAN口支持6組目標IP段，多個用戶可同時管理一個CAN設備；
7、支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；
8、兼容SOCKET工作方式（TCPServer、TCPClient、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。
WiFi屬性
1、集成2.4GWLAN接口，符合IEEE802.11a/b/g標準；
2、支持AP與Station模式；
典型應用
1、CAN-bus網絡診斷與測試
2、工業WiFi連接至CAN網絡
3、電力通訊網絡
4、工業控制設備
5、高速、大數據量通訊
常見問題
1.使用軟件連接GCAN-211時，提示連接失敗/錯誤？
請查看軟件連接時的IP地址是否與GCAN-211在同一網段，或計算機IP是否設置為靜態IP并與GCAN-211在同一網段。
2.CAN總線是否一定需要使用120Ω終端匹配電阻？
120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。GCAN-211高性能CAN接口卡內部已經連接有120Ω的終端電阻。
3.一臺計算機能否安裝多塊GCAN-211模塊？
計算機可通過連接以太網交換機（HUB）的方式，擴展連接多個GCAN-211模塊。
4.廣成科技GCAN-211接口卡的數據轉換率是多少？
GCAN-211接口卡的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀格式的8字節數據幀，如果是小于8字節數據幀或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。
5.CAN狀態指示燈不亮
只有CAN接口有CAN數據傳輸時，CAN狀態指示燈才會有意義。
6.GCAN-211模塊的通訊波特率如何設置？
軟件提供一組常用的波特率的設置值，若要使用其他的特殊波特率，請聯系廣成科技技術支持人員。
7.GCAN-211可連接多少臺下位機設備？
CAN總線節點數符合CAN總線標準，實際連接數量與實際工作環境情況和波特率有關。
8.系統進入待機或睡眠狀態是否影響接收？
會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-211接口卡時，請禁止系統的待機和睡眠功能。
