功能描述

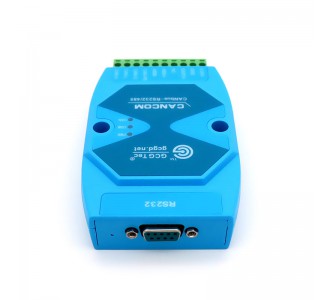

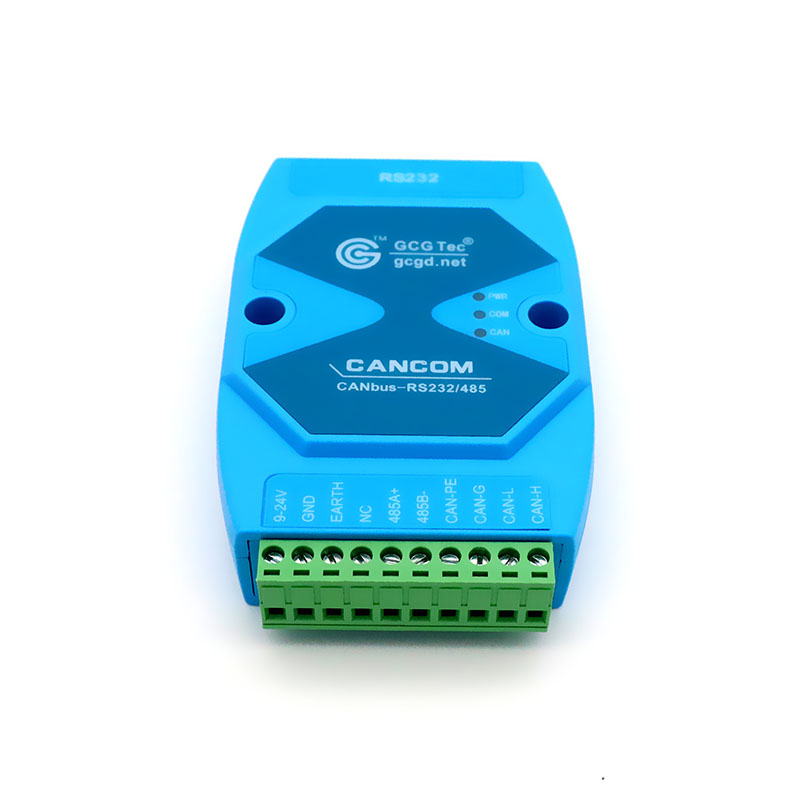

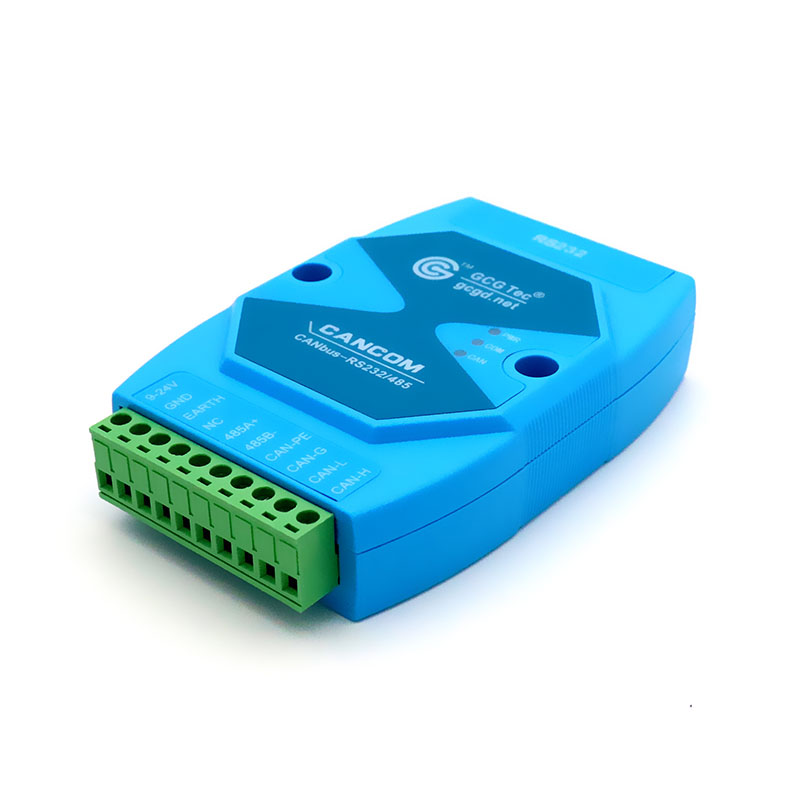

廣成科技GCAN-207(CANCOM)轉換模塊是我公司新開發的通用型串口-CAN轉換模塊，相較于傳統的轉換模塊，CANCOM不僅在硬件做工進一步升級，而且該模塊采用了在線轉換技術，即可以使用軟件對其串口通信模式配置（232或485）而無需拆機跳線。功能方面新增“格式轉換”模式，采用CANCOM轉換模塊，PC、PLC或其他串口聯網設備可以方便接入CAN-BUS網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-BUS網絡領域中數據處理、數據采集、數據分析的控制節點。是CAN-BUS產品開發、數據分析的強大工具。同時，CANCOM具有體積小巧、方便安裝等特點，是工程應用、項目調試及產品開發的可靠助手。

轉換器支持600~115200bps范圍的RS-232/RS-485通訊速率，5Kbps~1Mbps范圍的CAN-bus通訊速率。

CANCOM轉換模塊提供有PC配置軟件，用戶可以靈活設置CANCOM的運行參數，包括CAN端及串口端的各種運行參數及工作模式。

轉換器提供三種數據轉換方向：雙向轉換、僅CAN→串行、僅串行→CAN。

轉換器提供三種數據轉換模式：透明轉換、透明帶標識轉換、格式轉換。


轉換模式

“透明轉換”的含義是轉換器僅僅是將一種格式的總線數據原樣轉換成另一種總線的數據格式，而不附加數據和對數據做修改。這樣既實現了數據格式的交換又沒有改變數據內容，對于兩端的總線來說轉換器如同透明的一樣。

這種方式下不會增加用戶通訊負擔，而能夠實時的將數據原樣轉換，能承擔較大流量的數據的傳輸。

“透明帶標識轉換”是透明轉換的一種特殊的用法，也不附加協議。這種轉換方式是根據通常的串行幀和CAN報文的共有特性，使這兩種不同的總線類型也能輕松的組建同一個通信網絡。

該方式能將串行幀中的“地址”轉換到CAN報文的標識域中，其中串行幀“地址”在串行幀中的起始位置和長度均可配置，所以在這種方式下，轉換器能適應用戶的自定義協議。

“格式轉換”是一種非常直觀的轉換方式，每一個CAN幀包含13個字節，13個字節定義了CAN幀信息+幀ID+幀數據。使用格式轉換模式轉換器會將CAN總線數據的13個字節自動轉換為串口數據發送到串行總線，串行總線數據轉CAN總線同理。

功能描述

CANCOM轉換模塊可以快速將RS-232/485通訊設備連接到CAN-bus現場總線。模塊支持600~115200bps范圍的RS-232/RS-485通訊速率，5Kbps~1Mbps范圍的CAN-bus通訊速率。模塊提供三種數據轉換模式：透明轉換、透明帶標識轉換、格式轉換，并配有PC配置軟件，用戶可以靈活配置CANCOM的運行參數。

RS-232/485協議和CAN協議的轉換，使RS232/485設備和CAN網絡實現通訊。而這種轉換對客戶是透明的，換言之，用戶無需對原來的RS232/485通信軟件做任何變動。

CANCOM特別適合小流量的CAN-bus數據傳輸應用，可達400幀/秒的數據傳輸速率。CANCOM采用表面安裝工藝，板上自帶隔離模塊，在控制電路和CAN電路之間實現完全電氣隔離。CANCOM也采用防雷設計，每線提供600W的抗雷擊承受力，加上獨立的DC/DC電源，這樣的三保險設計使CAN-232/485具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。


特點描述

（1）實現CAN-bus與RS-232/RS-485的雙向數據通訊；

（2）支持CAN2.0A和CAN2.0B協議，符合ISO/DIS11898規范；

（3）集成1路CAN-bus通訊接口，支持用戶自定義的通訊波特率；

（4）串口通訊速率在600~115200bps之間可設定；

（5）提供三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus協議轉換；

（6）提供三種數據轉換方向：雙向轉換、僅CAN→串行、僅串行→CAN；

（7）使用非易失性存儲器保存配置參數，每次上電調用上一次配置；

（8）CAN-bus電路采用DC-DC電氣隔離；

（9）幀流量：400幀/秒；

（10）工作電源：9~30VDC；

（11）工作溫度：-40℃～+85℃；

（12）安裝方式：可選標準DIN導軌安裝或簡單固定方式；

（13）尺寸：(長)100mm×(寬)70mm×(高)25mm。

產品可靠性

----48小時50°C高溫老化試驗；

----72小時常溫無故障連續運行試驗；

----1Mbps波特率，1千萬幀無故障雙向收發試驗。

常見問題

1.CAN總線是否一定需要使用120Ω終端匹配電阻？

120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。一條完整的CAN總線上需要有且只有2個120Ω終端電阻，分別接在總線的兩個節點處。因此，只有GCAN-207用作終端設備時，才需要使用120Ω終端匹配電阻。

2.一臺計算機能否安裝多塊GCAN-207模塊？

目前的GCAN-207，支持多達8個同一型號的模塊同時操作。

3.CANCOMConfig配置軟件中沒有我的設備串口號，如何設置？

若GCAN-207設備串口超過CANCOMConfig配置軟件串口上限值，請在設備管理器中修改串口號。

4.GCAN-207的通訊波特率如何設置？

配置軟件中已提供一組常用的波特率設置值，若要使用其他的波特率，請與沈陽廣成科技有限公司聯系。

5.系統進入待機或睡眠狀態是否影響接收？

會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-207模塊時，請禁止系統的待機和睡眠功能。
