一、產品用途

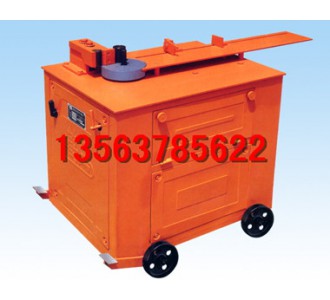

GF-20﹙16﹚型鋼筋彎箍彎曲機是一種工程用鋼筋彎曲設備，本機具有彎制工序簡化，工作效率高，使用方便，彎曲整齊，彎曲角度及尺寸任意調整，能將材質為4-20﹙16﹚豪米圓鋼彎曲成建筑工程所需的各種幾何形狀.

二、技術參數

彎曲圓鋼直徑  4mm-20﹙16﹚mm

彎曲轉速           25-30轉/分

電機功率            2.2/3KW

電機轉速            1400轉/分

直徑20以下鋼筋同時彎曲推薦表

三、結構及工作原理

全自動箍筋彎曲機是由電動機、變速箱、電器、機架等主要部件構成。

首先由電動機正時針旋轉經三角帶，通過變速箱減速減速，再由變速箱上的主要輸出軸帶動彎曲臂轉動工作，當彎曲臂碰到限定角度的控制盤時，角度控制盤上的控制器，自動退回，當彎曲臂退回碰到微動開關時，微動開關斷路電機停止，工作完成.

四、功能特點

1、使用方便，安全性能好，角度標準，速度快，搬運方便。

2、操作簡單，工作時只需1人便可以，無需培訓，開機就會操作，安全性能好，本機是全自動型彎曲機，手控或腳踏按鈕，達到限定位置，會自動退回。

3、角度標準，本機調節角度范圍在0-360度之間，采用90度和135度兩個腳踏開關，角度變換自如。

4、速度快，本機轉速在每分鐘25-30轉之間，每小時彎箍在500-600個左右，彎6-8mm鋼筋比人工快2-3倍左右，彎10-14mm鋼筋比人工快4-5倍。

五、鋼筋彎箍機的操作規程及其注意事宜

一、檢查機械性能是否良好、工作臺和彎曲機臺面保持水平；并準備好各種芯軸工具擋。
二、按加工鋼筋的直徑和彎箍機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為鋼筋直徑的2.5倍。
三、檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
四、作業時，將鋼筋需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定并用手壓緊，檢查機身固定，確實安在擋住鋼筋的一側方可開動。
五、作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
六、彎曲鋼筋時，嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
七、彎曲高硬度或低合金鋼筋時，應按機械銘牌規定換標最大限制直徑，并調換相應的芯軸。
八、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
九、轉盤換向時，必須在停穩后進行。
十、作業完畢、清理現場、保養機械、斷電鎖箱

六、安裝與使用說明

1、在安裝使用前應加注潤滑油，檢查整機及電器在運輸當中是否有螺絲松動或損壞。

2、在安裝時，本機應裝有漏電保護開關，并接地.

A、工作時電動機為順時針旋轉，退回時，電動機逆時針旋轉。

B、根據彎曲箍筋直徑的大小，調整彎曲臂與中心擋料柱的間隙，并調整擋料板與彎曲工件的平行度.

C、根據彎曲角度的大小，調整角度盤上的定位銷，使其達到所需的角度.

D、在工作時，本廠在設計是采用兩種開關，按鈕開關和腳踏開關，用腳踏開關工作比較方便.注：本機電器開關易損件不屬于保修范圍.
