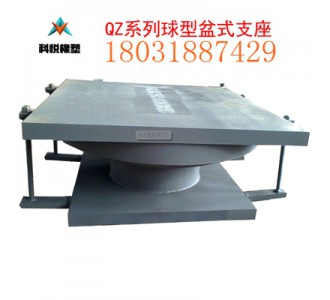

QZ球形鋼支座

QZ球型橡膠支座介紹：



球形橡膠支座是通過球面?zhèn)髁Α⒕哂胁怀霈F力的縮頸現象，作用在混凝土上的反力比較均勻； 球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.05rad以上。支座各向轉動性能一致，適用于寬橋、曲線橋等； 支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區(qū)。



QZ橡膠支座主要由上支座板、下支座板、球形板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及橡膠擋圈組成一種盆式橡膠支座產品。它只是將盆式支座中的橡膠板改為球面四氟板；中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。



QZ球形橡膠支座（堅向承載力）分為16級：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN時單獨設計加工。QZ球形橡膠支座性能a.縱向活動支座 代號為ZX; b.多向活動支座 代號為DX; c.固定支座 代號為GD;產品適用溫度范圍:a.常溫型支座：適用于-25℃～+60℃; b.耐寒型支座：適用于-40℃～+40℃，代號為F。球型支座的技術性能a.支座設計轉角分為0.01、0.015和0.02rad，根據需要可增大b.豎向承載力1000-20000KN共分16級，支座可承受的水平承載力為豎向的10%c.摩擦系數：常溫型μ≤0.03  耐寒型μ≤0.05 d.支座設計位移量：順橋向：±50、±100、±150mm橫橋向：±20mm設計位移量根據工程需要可進行變更.
