適用范圍
本系列產品適用于交流50Hz(或60Hz）、電壓為380V或660V、功率為11～315KW的三相鼠籠型感應電動機降壓起動，對電動機具有過載、斷相、短路等保護，對自耦變壓器裝有起動時間的過載保護。本系列產品的性能符合IEC292－4，JB/DQ6187-86的有關規定。是XJ01的換代產品。
使用環境
1 周圍最高空氣溫度不超過＋40℃，最低不低于-5℃;
2 周圍空氣溫度24h的平均溫度不超過35℃;
3 安裝地點海拔高度不超2000m；
4 空氣月平均最大濕度不大于90％（平均氣溫為25℃時）；
5 起動柜周圍局部微觀環境的污染等級，不超過3級。
產品結構

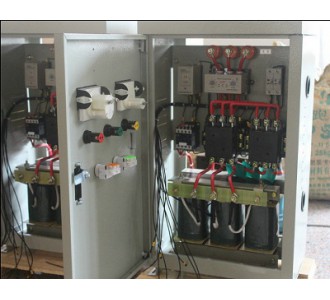

1 本產品為柜式防護結構。由自耦變壓器、自動開關、交流接觸器、熱繼電器、電流、時間轉換器、中間繼電器等元件組成。
2 本產品有手動、自動二種工作方式，由轉換開關進行自動或手動切換。同時遙控輸入接端子，以備遙控之用。
3 自耦變壓器備有額定電壓65％（或60％）及80％二檔抽頭，出廠時接65％（或60％）抽頭上，如用戶需要可自行改接到80％的抽頭上，也可以在訂貨時說明需接的抽頭位置。
?
