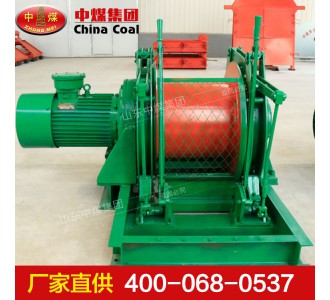

JD-1.6調度絞車供礦井在井下或在地面裝載站調度編組礦車及在中間巷道與其他輔助搬運工作之用。本絞車采用隔爆電氣設備，可用于煤塵及瓦斯的礦井。該絞車采用行星齒輪傳動形式，具有結構緊湊、體積較小的特點，而且操縱簡單。

JD-1.6調度絞車型號意義

型號：JD-1.6調度絞車；

J——卷揚機型；

D——調度絞車；

1.6——外層鋼絲繩靜張力，16kN。

JD-1.6調度絞車組成及工作原理

JD-1.6調度絞車主要由卷筒及行星齒輪傳動裝置、剎車裝置、電動機、底座組成。絞車的減速機構采用了兩組內齒輪傳動副和一組行星齒輪系，兩組內齒輪副裝在卷筒體內，電動機的軸端裝有套管齒輪直接伸入卷筒內，在絞車內部各轉動處均采用滾動軸承。

JD-1.6調度絞車技術參數

1、外層鋼絲繩靜張力：16kN

2、卷筒尺寸（直徑×寬度）：φ310×400(mm)

3、外層鋼絲繩繩速：1.399 m/s

4、鋼絲繩直徑：16mm

5、容繩量：400m

6、總減速比：32.5

7、電動機型號：YBJ25-4  功率：25kW  轉速：1460r/min  電壓：380/660v

8、外型尺寸（長×寬×高）：1435×1217×1242(mm)

9、絞車重量（不包括電動機）：1187kg （包括電動機）：1370kg。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
