應用：

▲充電樁測試維護                    ▲充電樁老化測試

▲汽車4S店                              ▲充電站

▲電動汽車修理廠

描述：

交流充電樁測試系統主要應用與交流充電樁產品的在線調試、下線檢測、老化試驗、

功能驗證。該測試系統嚴格參照國GB/T18487.1-2015和GB/T 20234.2-2015，真實模

擬實車充電過程和各種故障，避免采用電動實車作為檢測裝置帶來的測試使用不方便

、測試內容不全面、無法模擬正式故障等問題，同時可避免充電樁故障導致測試車輛

損壞。該測試系統可測量充電電壓、電流、功率和電量；測試CP和CC引導信號，另外

可模擬漏電故障，通過大尺寸觸摸屏對上述參數進行顯示，便于觀察和操作。

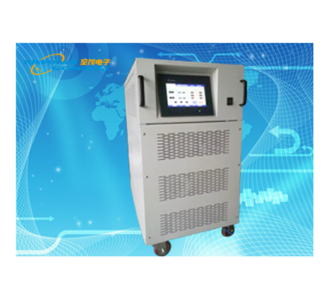

新能源電動汽車交流充電樁測試控制引導裝置

產品特點：

充電電壓、電流、功率、電量實時監控

CP電壓、頻率、占空比測量

CC電阻測量

負載多檔切換

嚴格按照GB/T 18487.1-2015和GB/T 20234.2-2015

工作電源：220VAC±15%

充電電壓適用范圍：220VAC和380VAC

負載功率；7kw/40kW 任意負載可擴展

測試項目：引導測試；充電電壓，電流、功率、電量測試；漏電故障響應

新能源電動汽車交流充電樁測試控制引導裝置
