軟起動運行模式

概述：

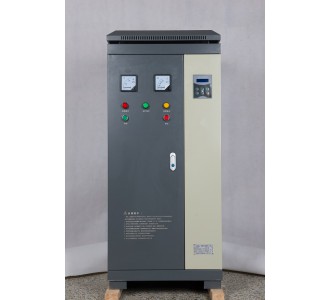

軟啟動控制柜主要降低電動機的起動電流，減小配電容量，避免增容投資，減小起動應力，延長電動機及相關設備的使用壽命。具有多種起動模式和寬范圍的電流、電壓等設定，可適應多種負載情況。可廣泛應用于風機、水泵、輸送類及壓縮機等負載。

此系列軟啟動配有主回路進線斷路器，旁路接觸器于一體，用于實現電動機的多重控制保護。同時還有起動、停止按鈕及運行、停止、故障指示和預留遠控接點。遠 控接點有起停輸入接點，運行輸出接點，故障輸出接點（均為無源繼電器接點），計算機通訊接口RS485供上位機控制和管理之用。

技術指標 :

輸入電壓：380V 660V

額定工作電流：380V:22-1200A 660V:90-660A

額定功率：380V:11-630KW 660V:75-630KW

起動方式：6種起動方式：限流起動/電壓斜坡起動/突跳+限流起動/突跳+電壓起動/電流斜坡起動/雙閉環起動

保護方式：起動時、起動運行后在線保護

保護內容：12種保護功能

顯示方式：中文液晶漢顯或數字顯示

參數個數：18個

故障記錄個數：10個

端子個數：12個

過載能力：150%，35s, 200%，15s

軟起軟停時間：2-60s提調

接口：485通訊接口,1個可編程繼電器輸出,0-20mA輸出

當電動機負載輕時，軟啟動器在選擇節能功能的狀態下，PF開關熱撥至Y位，在電流反饋的作用下，軟啟動器自動降低電動機電壓。減少了電動機電流的勵磁分量。從而提高了電動機的功率因數（COS∮）。（國產軟啟動器多無此功能）在接觸器旁路狀態下無法實現此功能。TPF開關提供了節能功能的兩種反應時間；正常、慢速。節能運行模式：自動節能運行。（正常、慢速兩種反應速度）空載節能40%，負載節能5%。

軟起動控制原理

軟啟動器是通過控制可控硅的導通角來控制輸出電壓。因此，軟啟動器從本質上是一種能夠自動控制的降壓?jiǎn)?dòng)器，由于能夠任意調節輸出電壓，作電流閉環控制，因而比傳統的降壓?jiǎn)?dòng)方式（如串電阻啟動，自耦變壓器啟動等）有更多優點。例如滿載啟動風機水泵等變轉矩負載、實現電機軟停止、應用于水泵能完全消除水錘效應等。
