FD系列軸流礦用風機主要用于具有非煤礦井下，可供礦井采掘工作面的中長距離通風。是新一代用途廣泛的新型節能局部通風機。
FD系列軸流礦用風機產品優勢
1、FD系列礦用軸流風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。巷道長度在2000m以內可不移動通風機正常送風，減少了工人的勞動強度，節約通風時間，是非煤礦井下局部通風的理想設備。
2、FD系列礦用對旋軸流局部通風機由兩臺工作主機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數。空氣由一級葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼備普通軸流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。
3、FD系列礦用對旋軸流局部通風機采用外包復式消聲裝置，具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著。
4、FD系列礦用對旋軸流局部通風機主體采用鋼板組焊結構，葉片及機殼內部采用防腐防潮處理，使風機能在潮濕環境下長時間運行，有效地解決了其他條件對風機造成腐蝕的問題。
5、FD系列礦用對旋軸流局部通風機配套電機為Y系列三相異步電動機，電壓等級為380V。通風機可設置不停機加排油裝置，確保風機在運行中進行注排油，保證了電機在惡劣環境下長期可靠的安全運行。
7、FD系列礦用對旋軸流局部通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%（25℃時），海拔不應超過1000m的環境。通風機輸送的介質的含塵量不得超過200mg/m3。通風機主要輸送空氣及無腐蝕性不自燃、不含粘性物質的介質，含塵量不得超過200mg/m3。
FD系列軸流礦用風機技術參數
|
機號 |
轉速（r/min） |
風量（m3/min） |
全壓（Pa） |
電動機型號 |
配用功率（kW） |
|
№4.0 |
2900 |
136~89 |
256~2050 |
Y90L-2 |
2×2.2 |
|
150~100 |
325~2500 |
Y100L-2 |
2×3 |
||
|
165~109 |
375~3040 |
Y112M-2 |
2×4 |
||
|
№5.0 |
2900 |
217~145 |
275~2060 |
Y112M-2 |
2×4 |
|
240~161 |
325~2540 |
Y132S1-2 |
2×5.5 |
||
|
266~178 |
400~3155 |
Y132S2-2 |
2×7.5 |
||
|
№5.6 |
2900 |
286~188 |
275~2850 |
Y132S2-2 |
2×7.5 |
|
324~215 |
375~3690 |
Y160M1-2 |
2×11 |
||
|
358~238 |
440~4560 |
Y160M2-2 |
2×15 |
||
|
№6.3 |
2900 |
410~237 |
400~4775 |
Y160M2-2 |
2×15 |
|
442~256 |
460~5475 |
Y160L-2 |
2×18.5 |
||
|
468~274 |
525~6125 |
Y180M-2 |
2×22 |
||
|
518~318 |
640~7310 |
Y200L1-2 |
2×30 |
||
|
№7.1 |
2900 |
608~352 |
523~6228 |
Y200L1-2 |
2×30 |
|
652~377 |
602~7163 |
Y200L2-2 |
2×37 |
||
|
696~402 |
686~8161 |
Y225M-2 |
2×45 |
||
|
№8.0 |
2900 |
817~473 |
605~7200 |
Y225M-2 |
2×45 |
|
874~506 |
692~8230 |
Y250M-2 |
2×55 |
||
|
970~560 |
850~9950 |
Y280S-2 |
2×75 |
||
|
№9.0 |
1450 |
831~480 |
394~4710 |
Y200-4 |
2×30 |
|
890~520 |
450~5120 |
Y225S-4 |
2×37 |
||
|
950~550 |
520~6170 |
Y225M-4 |
2×45 |
||
|
№10.0 |
1450 |
1171~677 |
514~6131 |
Y250M-4 |
2×55 |
|
1300~750 |
630~7540 |
Y280S-4 |
2×75 |
||
|
1380~800 |
710~8520 |
Y280M-4 |
2×90 |
||
|
№11.2 |
1450 |
1650~950 |
650~7690 |
Y280M-4 |
2×90 |
|
1770~1020 |
750~8790 |
Y315S-4 |
2×110 |
||
|
1880~1090 |
850~9930 |
Y315M-4 |
2×132 |
該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

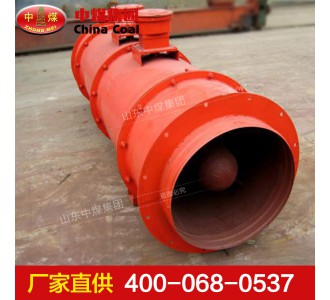

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
