【構成說明】

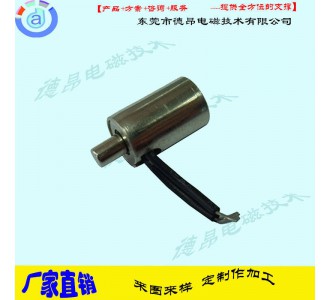

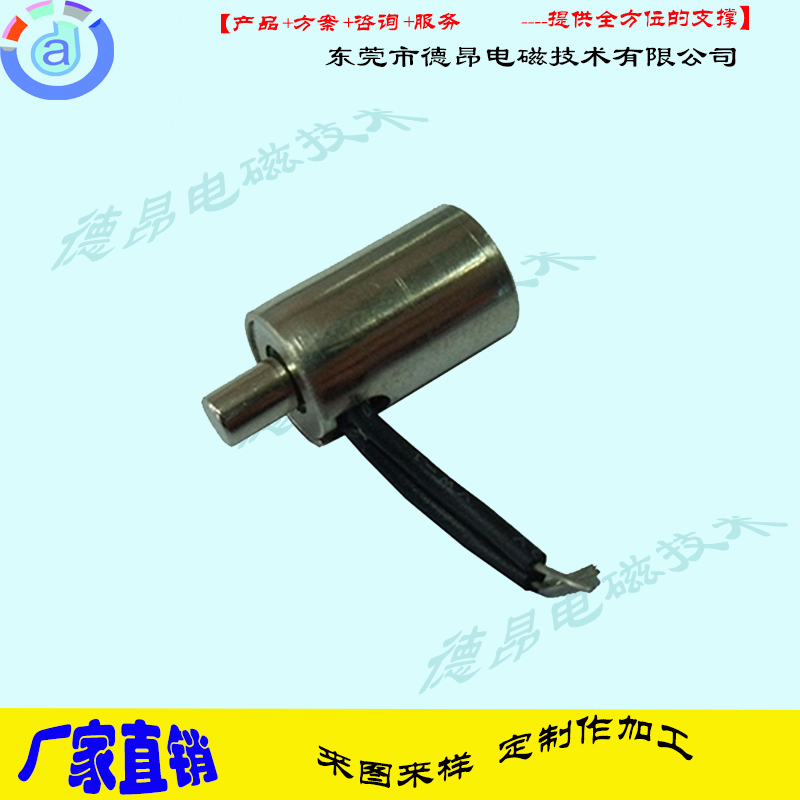

DO1010小型圓管電磁鐵主要圓鐵管、前后蓋、線軸、可動、導線等零件構成。

【產品特點】

體積小巧、大吸力、卡位安裝簡單方便

【產品應用】

DO1010小型圓管電磁鐵主要應用在各類精密機械設備、電動玩具、智能機器人、感應開關等設備上面

【負載樣式】

由于此款產品體積經較小，建議做成拉式產品，連接樣式可自定

小提示：我司此款產品現貨為內置彈簧，可以根據需要加工成外置結構設計。由于產品體積比較小，建議工作電壓采用DC24V以下（電壓越高所需漆包線線徑越小會造成沒有適合的銅線）

DO1010小型電磁鐵基本參數

安裝方式：     卡位安裝

工作方式：      /拉式

工作電壓：     DC-24V以內

工作頻率：     100%ED/ 50%ED....(自定)

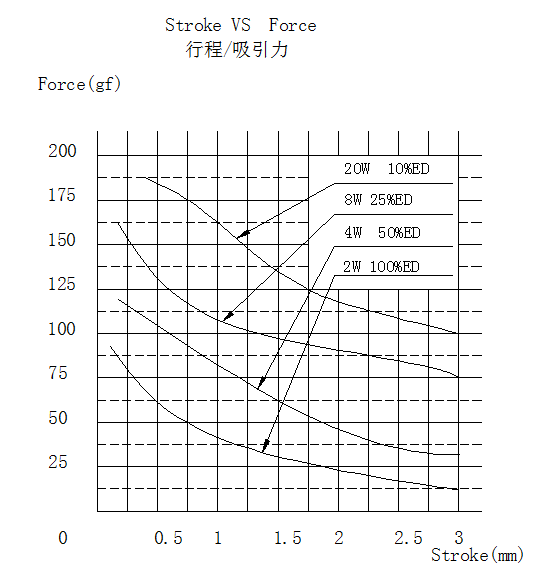

參考力度：     見圖示

產品尺寸：    外徑10，高度10（mm）

表面處理：     鍍環保鎳

產品壽命：     500000次以上

適合行程：     0~3mm（參考）

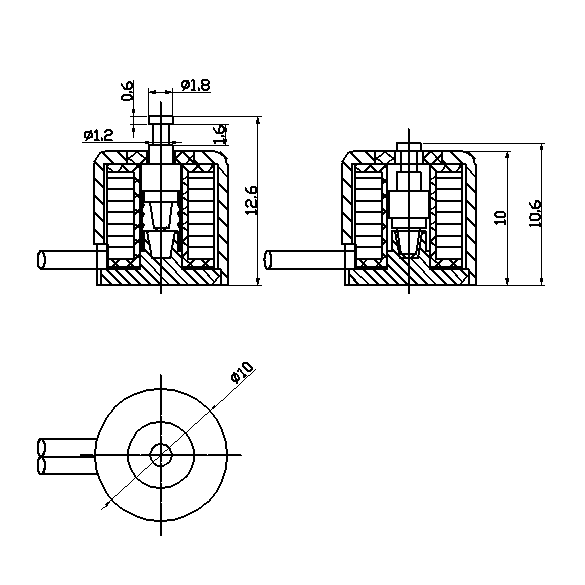

外形尺寸：
