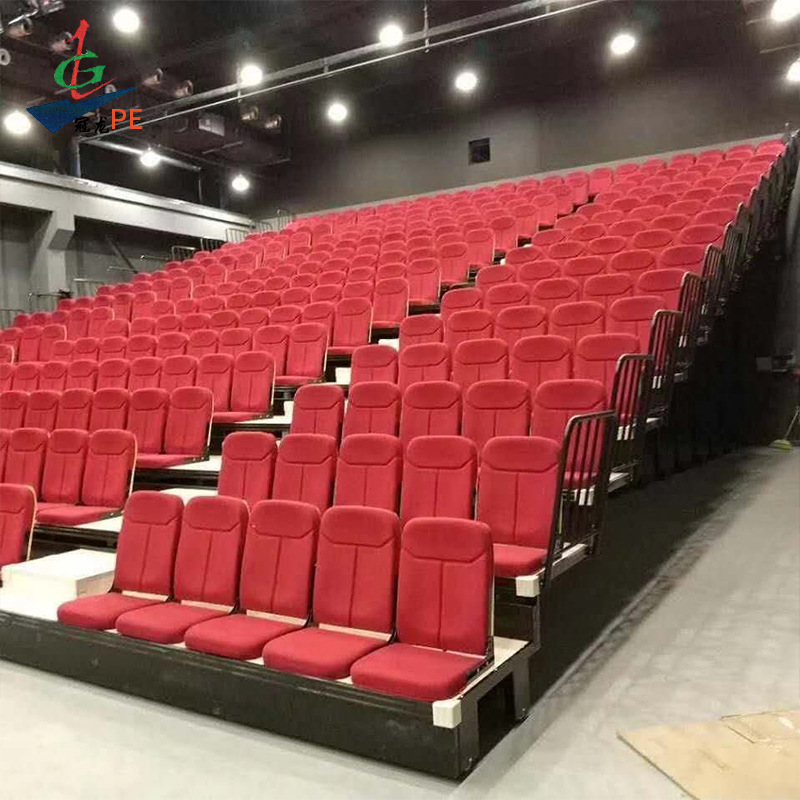

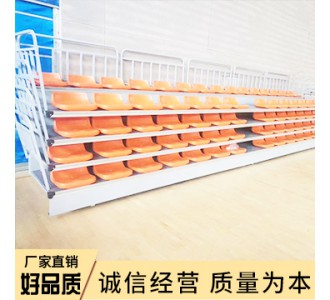

1. 活動看臺設計要求
(1) 看臺在滿足承載座椅本身重量外，還滿足承受下述載荷：每平方米動載荷為450kg：每米長可承受左右擺動負載36kg。
(2) 護欄設計滿足承受水平力如下：頂端滿足承受每米65kg,護欄中間滿足承受每米135kg。
(3) 活動看臺構架強度為：每座靜載≥200kg；床架耐沖擊強度為：每座靜載200kg，每層中間加載≥80kg、300mm高度沖擊，不產生永久變形。
(4) 看臺兩邊及前沿有安全的護欄，表面噴塑。
(5) 看臺前沿外表用鋁合金包邊美觀，看臺踏步材質是15mm防水木板組裝而成防滑，避免觀眾上下時滑倒。
（1）腳輪：采用寬幅PU輪，直徑為φ100mm，輪輻為B=40mm。內層采用滾珠軸承，中間為尼龍層，再覆以高韌性耐磨聚氨酯層，能承受巨力且不磨損地板。
（2）驅動輪有多條加強筋PU結構，提供看臺所需驅動摩擦力，可輕易克服地面缺陷，滿足看臺使用需求，且不磨損地板。
（3）伸縮腳：每排伸縮腳的數量可根據場地的大小及要求設置。每只伸縮腳下裝有4個腳輪。在地板上滾動時，不傷害地板并不會留下滾動痕跡。
（4）骨架：采用組合件結構，材料采用鋼材，支撐組件鋼板厚度2.3mm，通過高強度型材連接而成。能夠增加材料的強度和韌性，改善材料的機械性能，增強結構的穩定性。承重大梁尺寸200*50*30*2.5mm鋼板冷折而成，經拋丸、噴塑，使其既具有良好的耐磨蝕性能，又具有平滑光潔的外表面。副梁尺寸40*40*1.7矩形管，作為所有木支撐臂以及行走表面的結束元件。支撐構架之間的支撐臂，應用于主梁，消除滑動摩擦。本看臺主要部件全部采用熱度管材和熱度板連接，全部采用不銹鋼螺絲.
（5）踏板：15mm多層木板，承重力強，上面粘貼灰色2mm pvc防滑地墊。
（6）同步伸縮裝置：采用雙層導向設計，各驅動裝置采用剛性軸連接，看臺支撐結構采用機械反饋式同步伸縮裝置，確保伸展與回縮同步一致，無定向跑偏。看臺走輪支架采用定拉型材，設計導向滑槽，保證在伸縮及制動時，均為平衡的直線運動，運動無噪音。
（7）低靠背看臺座椅（中空吹塑座椅，低背連體椅，座椅尺寸：椅高180mm，座寬425mm，椅深420mm，看臺層寬800mm，看臺層高280mm）選用高密度聚乙烯材料，座椅整體設計符合人體工程學原理，耐高低溫要求：+75℃~—50℃。顏色為藍色。
（8）噴塑采用機械鋼珠拋丸除銹，靜電粉末噴塑，約在190度下進行20分鐘定型，顏色有項目經理決定，所有螺絲和螺母均為標準件。
（1）活動看臺電動系統采用線遙控和遙控。操作時，可配合一個活動式控制開關執行前進、后退?？刂旗`活方便。
（2）驅動系統能保證遇到地面缺陷和障礙時，提供充足動力，運動不跑偏。驅動機構：采用電動控制式，具備遙控和有線手控兩項功能。電機功率0.75KW，電壓380V，具有減速比大、效率高、噪音低、故障少，壽命長等特點。安裝有防跑偏裝置，保證活動看臺伸縮時輕松自如，不會產生跑偏等現象。伸縮機構動作靈活，工作噪音小，不劃傷地板。
?
