集成電路的集成度越高，線寬越窄，對水質的要求也越高。目前我國電子工業部把電子級水質技術分為五個行業等級，分別為18MΩ.cm、15MΩ.cm、10MΩ.cm、2MΩ.cm、0.5MΩ.cm，以區分不同水質。

工藝簡介

電子、半導體、液晶顯示、光伏工業生產在制作過程中，往往需要使用極其純凈的超純水。如果純水水質達不到生產工藝用水的要求或者水質不穩定的話，會影響到后續工藝的處理效果和使用壽命。在光伏行業電子管生產中，如其中混入雜質，就會影響電子的發射，進而影響電子管的放大性能及壽命，在顯像管和陰極射線管生產中，其熒光屏內壁用噴涂法或沉淀法附著一層熒光物質，如其配制純水中含銅在8ppb以上，就會引起發光變色;含鐵在50ppb以上就會使發光變色、變暗、閃動并會造成氣泡、條跡、漏光點等廢次品。

設備特點

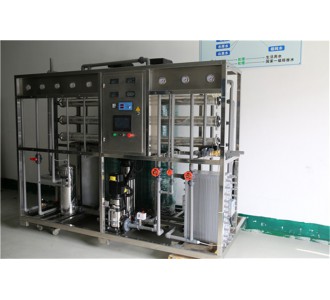

電子工業超純水設備通常由多介質過濾器，活性碳過濾器，鈉離子軟化器、精密過濾器等構成預處理系統、RO反滲透主機系統、離子交換混床(EDI電除鹽系統)系統等構成主要設備系統。原水箱、中間水箱、RO純水水箱、超純水水箱均設有液位控制系統、高低壓水泵均設有高低壓壓力保護裝置、在線水質檢測控制儀表、電氣采用PLC可編程控制器，真正做到了無人值守，同時在工藝選材上采用推薦和客戶要求相統一的方法，使該設備與其它同類產品相比較，具有更高的性價比和設備可靠性。

工藝流程

1、采用離子交換方式，其流程如下:自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→陽樹脂床→陰樹脂床→陰陽樹脂混合床→微孔過濾器→用水點

2、采用兩級反滲透方式，其流程如下:自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→一級反滲透主機→PH調節→混合器→二級反滲透主機(反滲透膜表面帶正電荷)→純水箱→純水泵→微孔過濾器→用水點

3、采用高效反滲透加EDI方式，其流程如下(zui新工藝性價比zui高):自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→PH值調節系統→高效混合器→精密過濾器→高效反滲透→中間水箱→EDI水泵→EDI系統→微孔過濾器→用水點
