工作原理

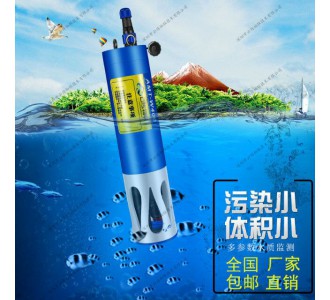

AMT-ZD300一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度，并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。

技術參數

尺寸圖

安裝和電氣連接

安裝

安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。

電氣連接

紅色線—電源線（12～24V）

黑色線—地線（GND）

藍色線—485A

白色線—485B

裸露線—屏蔽線

完成接線后，應仔細檢查，避免通電前的錯誤連接。

線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ6 mm，所有接口均已做防水處理。

維護和保養

維護程序和方法

維護日程

測量窗口的潔凈度對于維持準確的讀數而言是非常重要的。

維護方法

傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑?xì)埩簦脻駶櫟能洸歼M行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。

檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，起傳感器 不能正常工作。

檢查傳感器的測量窗口有否有臟污，清潔刷是否正常。

注意事項

探頭中含有敏感的光學部件和電子部件。確保探頭不要受到劇烈的機械撞擊。探頭內部沒有需要用戶維護的部件。

傳感器的校準

零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。指令參照附錄。

斜率校準：將傳感器探頭放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。指令參照附錄。

常見問題解答

質量和服務

質量保證

質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。

收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。

售后服務承諾

本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良
