一、噴淋塔工作原理



酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下 回流至塔底循環使用。凈化后的酸霧廢氣達到廣東省地方排放標準的排放要求，低于 排放標準。

二、特點



1.除塵脫硫效率高，采用堿性洗滌水時，脫硫效率可達85%；

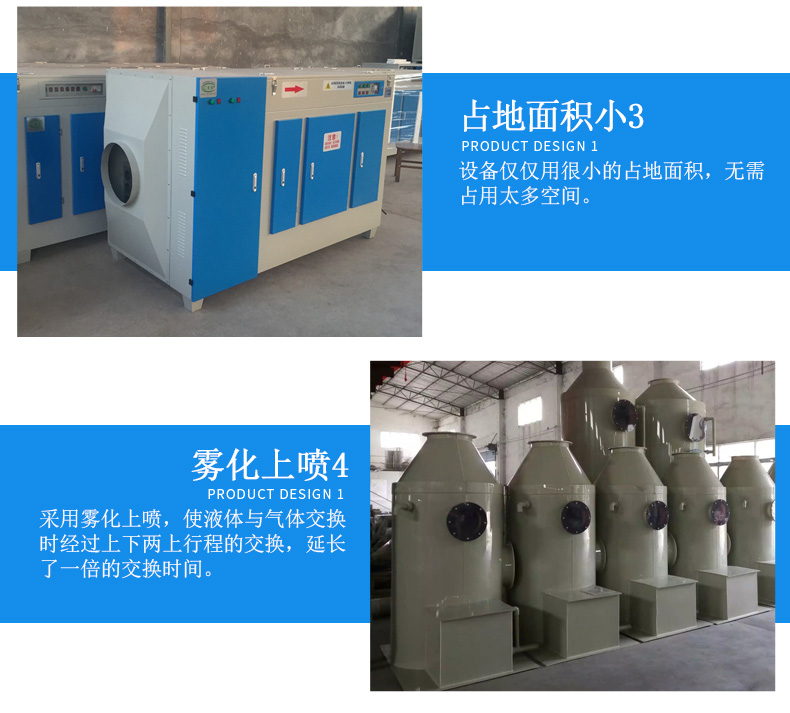

2.設備占地少，安裝方便；

3.耗水、耗電指標較低；

4.耐腐蝕、不磨損，使用壽命長；

5.設備運行可靠，維護簡單、方便。

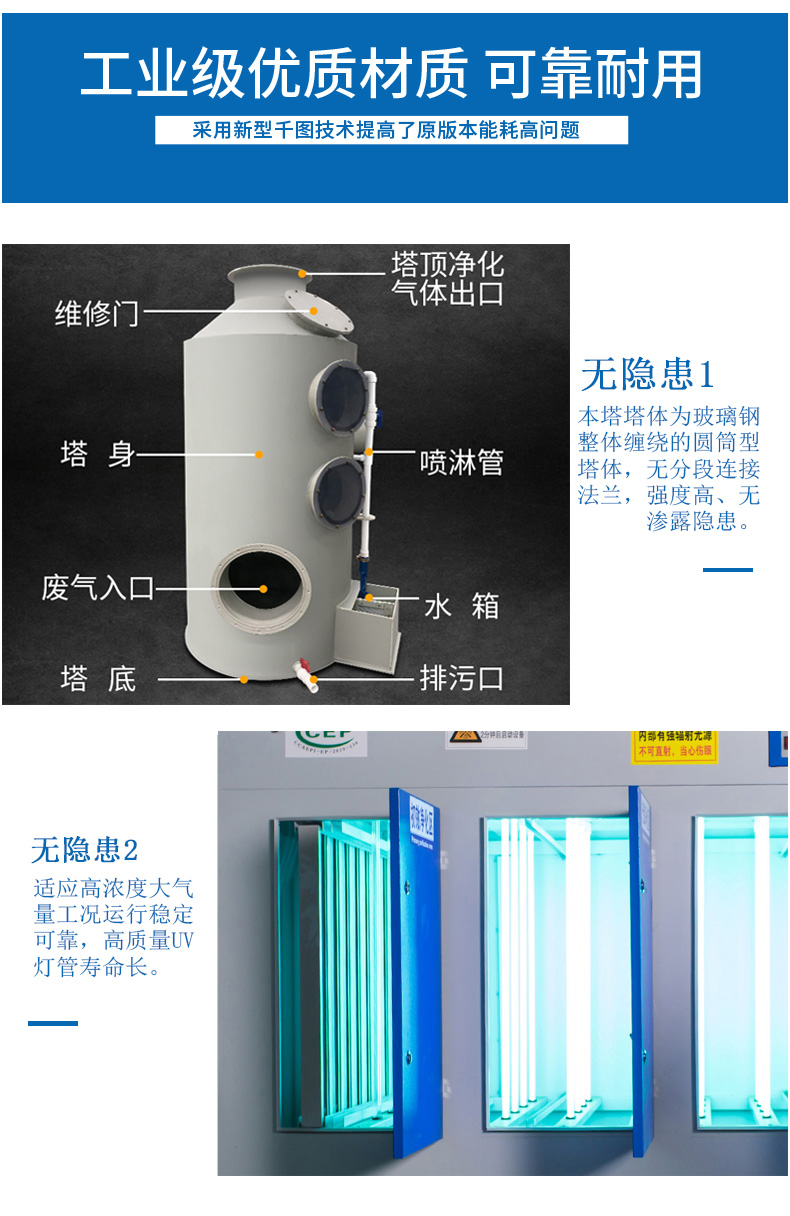

3.結構



噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。 當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。
