KG5009風筒風量開關是礦井風筒通風安全監測的新型裝置，為本質安全型設備。KG5009風筒風量開關主要用于煤礦井下關于帆布或橡膠等柔性材質風筒 的安全監測。它安裝在出風口處的風筒上，進行風筒工作狀態的遙測，防爆型式為礦用隔爆兼本安型，防爆標志：Exd[ib]I。

KG5009風筒風量開關工作環境

溫度：0~40℃；

相對濕度：≤98%；

大氣壓力：85~110KPa；

有沼氣及煤塵爆炸危險環境。

KG5009風筒風量開關工作原理

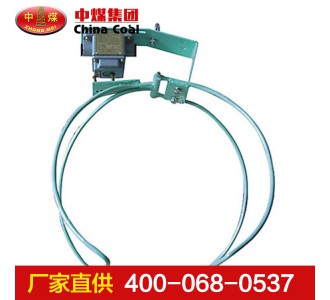

KG5009風筒風量開關主要由一個LA10-1S型轉換開關和兩個彼此可張合的弓形夾組成。使用時，將它懸掛在風筒上方的吊環上，使弓形夾上面夾住風筒。當風筒內風量充足時，風筒內的風壓使得弓形夾保持張開狀態，弓形夾上的控制螺栓壓下轉換開關的按鈕，使得轉換開關的常閉觸點斷開，當風筒內的風壓下降時，兩個弓形夾會因自身的重量而合攏，此時控制螺栓便松開轉換開關的按鈕，其常閉觸點閉合，將轉換開關的這一常閉觸點信號引線與FDZB-1型風電甲烷閉鎖裝置連接，便可進行風筒工作狀態的遙測，并實現以下功能：當風筒中無風或風量低于預定值時，巷道總開關斷電并閉鎖。

KG5009風筒風量開關技術參數

輸出開關量：二個（常開接點一組，常閉接點一組）

開關接線能力：1.5mm2～4mm2

導線電纜允許直徑：Φ8mm～Φ12mm

風筒允許直徑：Φ700mm，Φ750mm，Φ800mm

開關動作點：≤6m/s

信號最大傳輸距離：1km；

電纜型號：YZF（3×1.5+1×1.0）；

電纜分布電容：0.08μF/Km；

電纜分布電感：0.8mH/Km。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
