DYF分體式液壓拔輪器工作原理

DYF分體式液壓拔輪器是以液壓起動桿直接前進移動，故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。

DYF分體式液壓拔輪器應用范圍

DYF分體式液壓拔輪器是一種替代傳統拉馬的理想化新工具。操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，適用于工廠、修理場所。

DYF分體式液壓拔輪器性能參數

型號規格：DYF-5、DYF-10、DYF-20、DYF-30、DYF-50；

安全負重T：5、10、16、25、45；

行程mm：60、60、60、60、100；

三爪調節范圍mm：50-250、50-300、100-450、150-500、200-550；

泵額定壓力MPa：40、63、63、63、63。

DYF分體式液壓拔輪器使用方法與注意事項

1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針方向旋緊。

2、把鉤爪座調整到爪鉤抓住所拉物體。

3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出

4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm，當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。

5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮。

6、使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。

7、本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油。

8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會自動卸荷，而改選用更大噸位的液壓拉馬。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

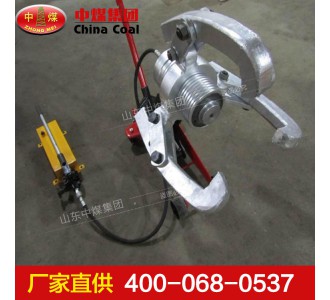

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
