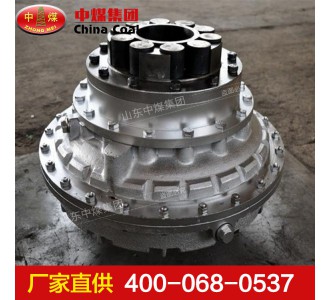

液力耦合器又稱液力聯軸器，是一種用來將動力源（通常是發動機或電機）與工作機連接起來，靠液體動量矩的變化傳遞力矩的液力傳動裝置。

液力耦合器工作原理

液力耦合器是以液體為工作介質的一種非剛性聯軸器。液力耦合器的泵輪和渦輪組成一個可使液體循環流動的密閉工作腔，泵輪裝在輸入軸上，渦輪裝在輸出軸上。兩輪為沿徑向排列著許多葉片的半圓環，它們相向耦合布置，互不接觸，中間有3mm到4mm的間隙，并形成一個圓環狀的工作輪。驅動輪稱為泵輪，被驅動輪稱為渦輪，泵輪和渦輪都稱為工作輪。泵輪和渦輪裝合后，形成環形空腔，其內充有工作油液。泵輪通常在內燃機或電機驅動下旋轉，葉片帶動油液，在離心力作用下，這些油液被甩向泵輪葉片邊緣，由于泵輪和渦輪的半徑相等，故當泵輪的轉速大于渦輪轉速時，泵輪葉片外緣的液壓大于渦輪葉片外緣的液壓，由于壓差液體沖擊渦輪葉片，當足以克服外阻力時，使渦輪開始轉動，即是將動能傳給渦輪，使渦輪與泵輪同方向旋轉。油液動能下降后從渦輪的葉片邊緣又流回到泵輪，形成循環回路，其流動路線如同一個首尾相連的環形螺旋線。液力耦合器靠液體與泵輪、渦輪的葉片相互作用產生動量矩的變化來傳遞扭矩。在忽略不計葉輪旋轉時的風損及其他機械損失時，它的輸出(渦輪)扭矩等于輸入(泵輪)扭矩。

液力耦合器產品分類

根據用途的不同，液力耦合器分為普通型液力耦合器、限矩型液力耦合器和調速型液力耦合器。其中限矩型液力耦合器主要用于對電機減速機的啟動保護及運行中的沖擊保護，位置補償及能量緩沖；調速型液力耦合器主要用于調整輸入輸出轉速比，其它的功能和限矩型液力耦合器基本一樣。根據工作腔數量的不同，液力耦合器分為單工作腔液力耦合器、雙工作腔液力耦合器和多工作腔液力耦合器。根據葉片的不同，液力耦合器分為徑向葉片液力耦合器、傾斜葉片液力耦合器和回轉葉片液力耦合器。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
