產品說明】

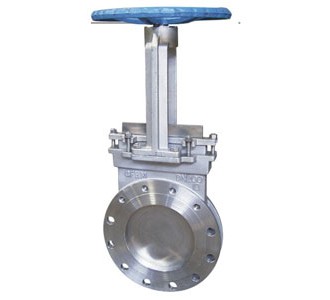

PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金
與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P
/16P），具有排渣功能的的閘閥。
采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安
裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用
要求及工作條件苛放慢的環境條件下。
【產品性能參數】
PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
PZ73H-10C/16C 10、16 1.0、1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P
【產品零部件材料】
PZ73H、PZ73F、PZ73Y 型刀型閘閥（刀閘閥）零部件材料
型號 材料
閥體 閥桿 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬質合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
【產品外形及結構尺寸 (PN10)】
PZ73H、PZ73F、PZ73Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 265 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 560
500 127 670 620 585 1200 23×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2×M 24×M30 680
【產品外形及結構尺寸 (PN16)】
PZ73H、PZ73F、PZ73Y (PN16) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN L D D1 D2 H z×M D0
50 43 160 125 99 285 4×M16 180
65 46 185 145 120 295 4×M16 180
80 46 200 160 135 315 8×M16 220
100 52 220 180 155 365 8×M16 220
125 56 250 210 185 400 8×M16 230
150 56 285 240 210 475 8×M20 280
200 60 340 295 265 540 12×M20 360
250 68 405 355 310 630 12×M22 360
300 78 460 410 375 780 12×M22 400
350 78 520 470 435 885 16×M22 400
400 102 580 525 485 990 16×M27 400
450 114 640 585 545 1100 20×M27 530
500 127 715 650 609 1200 20×M30 530
600 154 840 770 720 1450 20×M36 600
800 190 1025 950 898 2000 24×M36 680
?
