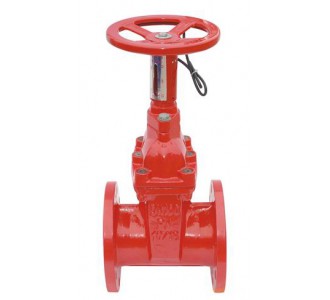

RVSX/XZ45X-16信號彈性座封閘閥主要零件材質
NO 零件名稱 材質
1 閥體 灰鑄鐵、球墨鑄鐵、鑄鋼
2 閘板 球墨鐵鐵外覆三元乙丙或丁腈橡膠
3 內六角螺栓 碳化處理
4 密封圈 丁腈橡膠、三元乙丙
5 閥蓋 灰鑄鐵、球墨鑄鐵、鑄鋼
6 閥桿 不銹鋼
7 “O”形密封圈 丁睛橡膠、三元乙丙
8 止推軸承 錫青鋼
9 螺栓 不銹鋼
10 壓蓋 球墨鑄鐵、鑄鋼
11 防塵罩 丁腈橡膠
12 手輪（傳動帽） 鑄鐵
三、產品特點
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠性，壽命長。
2、重量輕：閥體采用球鐵制成，重量輕、安裝方便。
3、平底閥坐：地步采用與水管相同的平底式閥坐設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“O”密封：閥桿采用三道O型環密封，磨擦阻力小，開關輕巧，不漏水。
四、技術參數
公稱壓力：1.0～2.5MPa
公稱通徑：50～600mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
五、主要連接外型尺寸
公稱通徑
L D1 D2 D3 H B f n-Φd
mm inch 1.0MPa 1.6MPa 1.0MPa 1.6MPa
40 1 1/2″ 165 88 110 150 310 18 3 4-Φ18
50 2″ 178 102 125 165 340 20 3 4-Φ18
65 2 1/2″ 190 122 145 185 370 20 3 4-Φ18
80 3″ 203 133 160 200 410 22 3 8-Φ18
100 4″ 229 158 180 220 450 24 3 8-Φ18
125 5″ 254 184 210 250 480 26 3 8-Φ18
150 6″ 267 212 240 285 550 26 3 8-Φ23
200 8″ 292 268 295 340 630 30 3 8-Φ23 12-Φ23
250 10″ 330 320 350 355 405 750 32 3 12-Φ23 12-Φ27
300 12″ 356 370 400 410 460 820 32 4 12-Φ23 12-Φ27
350 14″ 381 430 460 470 520 980 36 4 16-Φ23 16-Φ27
400 16″ 406 482 515 525 580 1010 38 4 16-Φ27 16-Φ31
450 18″ 432 532 565 585 640 1195 40 4 20-Φ27 20-Φ31
500 20″ 457 585 620 650 715 1270 42 4 20-Φ27 20-Φ34
600 24″ 508 685 725 770 840 1390 48 5 20-Φ31 20-Φ37
700 28″ 610 800 840 895 1550 40 5 24-Φ31
800 32″ 660 905 950 1015 1750 44 5 24-Φ34
900 36″ 711 1005 1050 1115 1950 46 5 28-Φ34
1000 40″ 811 1110 1160 1230 2170 50 5 28-Φ38
