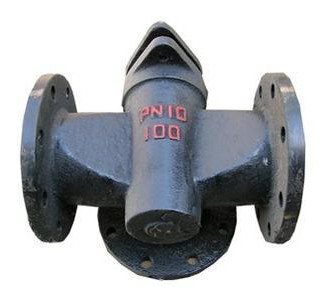

三通旋塞閥X44W
主要優點
(1)適用于經常操作，啟閉迅速、輕便。
(2)流體阻力小。
(3)結構簡單，相對體積小，重量輕，便于維修。
(4)密封性能好
(5)不受安裝方向的限制，介質的流向可任意。
(6)無振動，噪聲小。
性能規范
型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 適用介質 工作溫度(℃)
殼體 密封
X44W-10 1.0 1.5 1.1 水、蒸汽、油品 ≤100
部件材料
零件名稱 閥體 塞子 填料壓蓋 填料
X44W-10 鑄鐵 鑄鐵 鑄鐵 油浸石棉盤根
柔性石墨
主要外形及連接尺寸
型號 公稱通徑DN(mm) 尺寸(mm)
L D D1 D2 f b z-φd □s h H
X44W-10
15 145 95 65 45 2 14 4-φ14 14 26 99
20 145 105 75 55 2 16 4-φ14 14 34 124
25 145 115 85 56 2 16 4-φ14 17 38 133
32 170 135 100 78 2 18 4-φ18 18 45 152
40 180 145 110 85 3 18 4-φ18 26 55 212
50 200 160 125 100 3 20 4-φ18 28 74 260
65 220 180 145 120 3 20 4-φ18 32 82 295
80 250 195 160 135 3 22 4-φ18 40 95 327
100 300 215 180 155 3 26 8-φ18 45 135 425
125 350 245 210 185 3 24 8-φ18 54 154 482
150 400 280 240 210 3 24 8-φ23 62 172 512
200 450 335 295 265 3 24 8-φ23 75 195 605
250 530 390 350 320 3 28 8-φ23 85 230 660
300 580 440 400 368 4 30 8-φ23 100 263 760
?
