產品說明

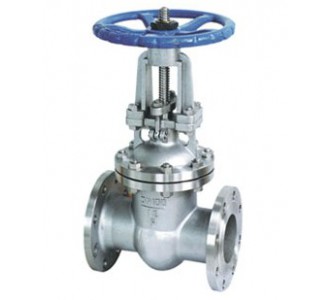

Z41Y 型 150(Lb)~600(Lb) 法蘭閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級
150(Lb)~600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)~600(Lb)）、不銹鋼（Z41Y-150(Lb)P~600(Lb)P）的美標閘閥。
產品性能參數
Z41Y 型 150(Lb)~600(Lb) 法蘭閘閥主要性能參數
型號 壓力級（Lb） 適用溫度/℃ 適用介質
Z41Y-150(Lb)~600(Lb) 150~600 ≤425 水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P 150~600 ≤150 硝酸等腐蝕性介質
產品零部件材料
Z41Y 型 150(Lb)~600(Lb) 法蘭閘閥零部件材料
型號 材料
閥體、閥蓋 閥桿 閘板 填料、墊圈
Z41Y-150(Lb)~600(Lb) WCB 2Cr13 WCB V 形聚四氟乙烯、柔性石墨環、柔性石墨纏繞墊、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P ZG1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni9Ti
Z41Y 型 300(Lb) 法蘭閘閥主要外形及結構尺寸
DN/in L H D D1 D2 b z×Φd D0
2 216 424 165 127 92 22.6 8×Φ19 200
3 283 656 210 168 127 28.5 8×Φ22 250
4 305 615 254 200 157 31.8 8×Φ22 250
6 403 795 318 270 216 36.6 12×Φ22 350
8 419 1012 381 330 270 41.3 12×Φ25 400
10 457 1231 444 387.5 324 47.7 16×Φ29 450
12 502 1450 521 451 381 50.8 16×Φ32 500
14 762 1645 584 514.5 413 57 20×Φ32 600
16 838 1814 648 571.5 470 57.2 20×Φ35 600
18 914 1943 711 628.5 533 60.4 24×Φ35 680
50 991 2154 775 686 584 63.5 24×Φ35 760
24 1143 2553 914 813 692 69.9 24×Φ41 915
