金屬包覆墊片
金屬包覆墊片是以非金屬材料為芯材，外部用特定的冷作工藝包覆0.25-0.5mm的金屬薄板組成的一種復合型墊片，按墊片截面通常分為平面型包覆及波紋型包覆兩種，是最傳統的一種密合墊片，金屬薄板可根據材料的的彈塑性，耐熱性和耐腐蝕性選取，主要有黃銅、鋁、軟鐵、不銹鋼、蒙乃爾合金、鈦等，非石棉芯材一般有石棉橡膠板、非石棉板、聚四氟乙烯板、石墨復合板、陶瓷纖維板等。根據不同材料可以組合成304不銹鋼包石棉包覆墊片，不銹鋼包石墨包覆墊片等多種形式。
金屬包覆墊片性能特點：
1.具有與包覆金屬相同的耐腐蝕性能和相近的耐熱性，
2.非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。

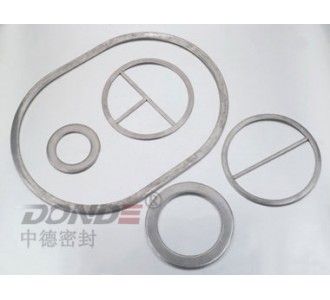

3.能制成各種形式的異形墊片，例如橢圓形、方形帶筋形或更復雜的形狀以滿足各種熱交換器管箱和非圓形壓力容器密封的需要。
4.與非金屬軟墊片相比，金屬包覆墊片在經常拆卸的 條件下不易損壞、不沾、不腐蝕法蘭密封面，而且具有較高的強度。
金屬包覆墊片應用范圍：適用于中高低溫，中高壓直徑較大的壓力容器(如換熱器、反應器等)，管線法蘭的密封和各種介質的機泵、管閥、管道及各類設備的法蘭密封。
|
| 金屬包覆墊片結構形式及代號： |
 |
| 平面型金屬包覆墊片（F型） 波紋型金屬包覆墊片（C型） |
金屬包覆墊片安裝示意圖:
  |
| 金屬包覆墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
最大工作壓力 |
適用工況 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G. |
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 聚四氟乙烯 |
PTFE |
-100-- 200 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 膨脹聚四氟乙烯 |
EPTFE |
-100--260 |
200 BAR |
腐蝕性介質 |
25--35 |
≥25 |
≤13 |
| 無石棉材料 |
NA |
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA |
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶瓷纖維 |
CER |
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用于對常用金屬包覆墊片金屬密封層的材質選擇：
| 材料名稱 |
縮寫標記 |
硬度(HB) |
溫度(°C) |
| 銅 |
Copper |
50~80 |
-250~400 |
| 鋁 |
Aluminium |
20~30 |
250~300 |
| 碳鋼（Carbon steel) |
CS |
90-120 |
-40~+540 |
| SS 304 |
304 |
130~180 |
-195~+550 |
| SS 316L |
316L |
130~180 |
-100~+550 |
| SS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215 |
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150 |
-130~+820 |
| 鈦 |
TI |
215 |
-195~+1090 |
金屬包覆墊片的尺寸極限偏差：
| 平面型金屬包覆墊內外徑極限偏差 |
波紋型金屬包覆墊內外徑極限偏差 |
| DN |
d |
D |
DN |
d |
D |
| ≤500 |
+1.0
0 |
<=16 |
15-600 |
+1.5
0 |
+1.5
0 |
| 500<DN≤900 |
+1.5
0 |
>16-30 |
|
|
|
金屬包覆墊片主要性能參數：
| 墊片系數 |
m=3.75 |
| 墊片使用壓力 |
≤25MPa |
| 墊片使用溫度 |
-196℃-650℃ |
| 最小預緊比壓 |
y=40.8-63.3MPa |
|
|
金屬包覆墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，及其它標準。可提供圓型、方型等異型形狀墊片，并可根據需要提供加筋條型金屬包覆墊片。
國內相關標準：
GB/T 15601-1995|管法蘭用金屬包覆墊片
lHG/T 20630-2009|鋼制管法蘭用金屬包覆墊片（美洲體系 Class系列）
HG/T 20609-2009|鋼制管法蘭用金屬包覆墊片（歐洲體系 PN系列）
JB/T4706-2000|壓力容器法蘭金屬包墊片
JB/T8559-97|金屬包墊片
|
?
