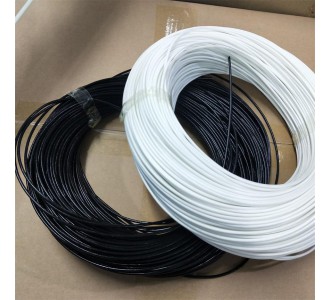

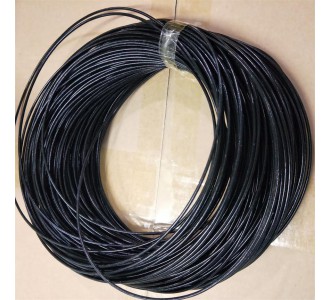

硅樹脂玻璃纖維套管；是由無堿玻璃纖維紗編織成管后經高溫處理，涂以有機硅樹脂而成。該套管具有良好的介電性能、自熄性和優良的柔軟性，廣泛用于H級&N級電機絕緣、家用電器、電熱設備、電視及電子儀器的機內布袋線集束等絕緣保護。
技術指標：
|
型號 |
測試條件 |
耐燃燒性 |
耐溫 |
擊穿電壓等級 |
平均電壓 |
最低個別值 |
|
SGS-15 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
C |
1500V |
1000V |
|
SGS-25 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
B |
2500V |
1800V |
|
SGS-40 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
B |
4000V |
3000V |
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
A |
7000V |
5000V |
規格：(mm)
|
內 徑 |
壁 厚 |
||
|
標 稱 |
公 差 |
A級最小值 |
B．C級最小值 |
|
0.5-2.5 |
+ 0.25 -0.05 |
0.38 |
0.20 |
|
3.0-4.0 |
+ 0.30 -0.05 |
0.46 |
0.23 |
|
5.0-6.0 |
+ 0.35 -0.05 |
0.50 |
0.30 |
|
7.0-9.0 |
+ 0.50 -0.05 |
0.54 |
0.35 |
|
10.0-14.0 |
+ 0.70 -0.05 |
0.64 |
0.43 |
|
15.0-25.0 |
|
|
|
|
26.0-35.0 |
|
|
|
?
