介紹說明：

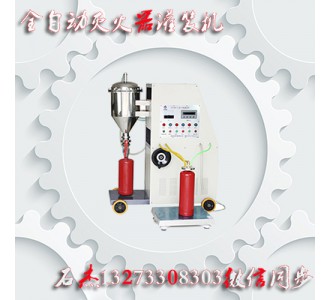

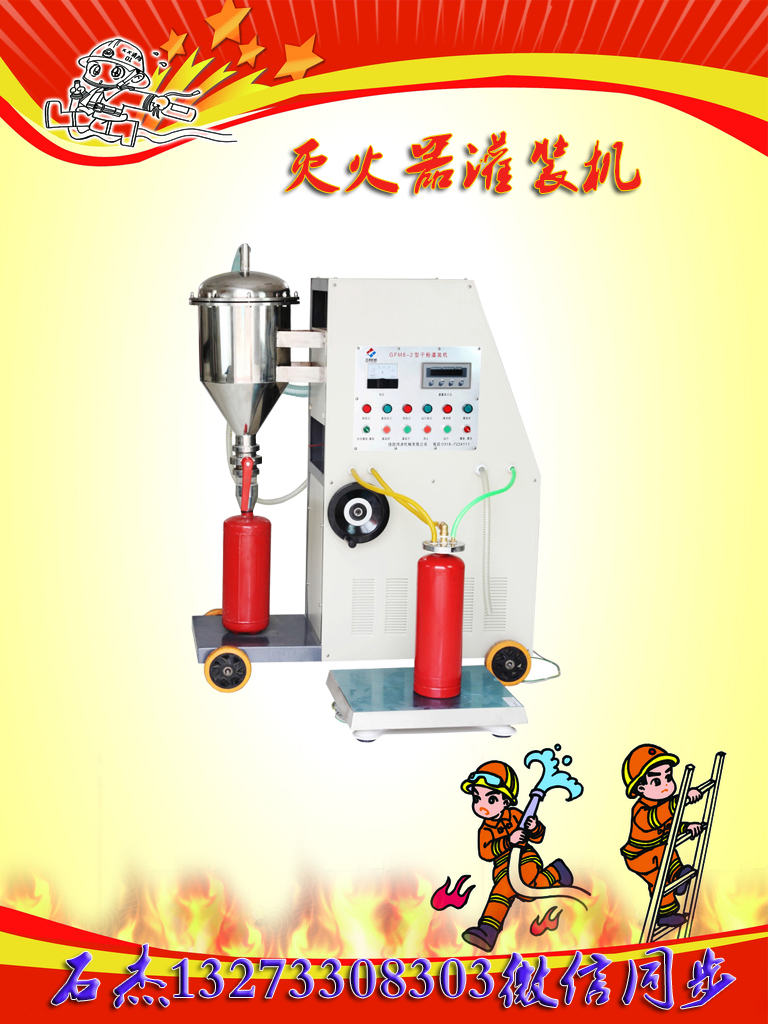

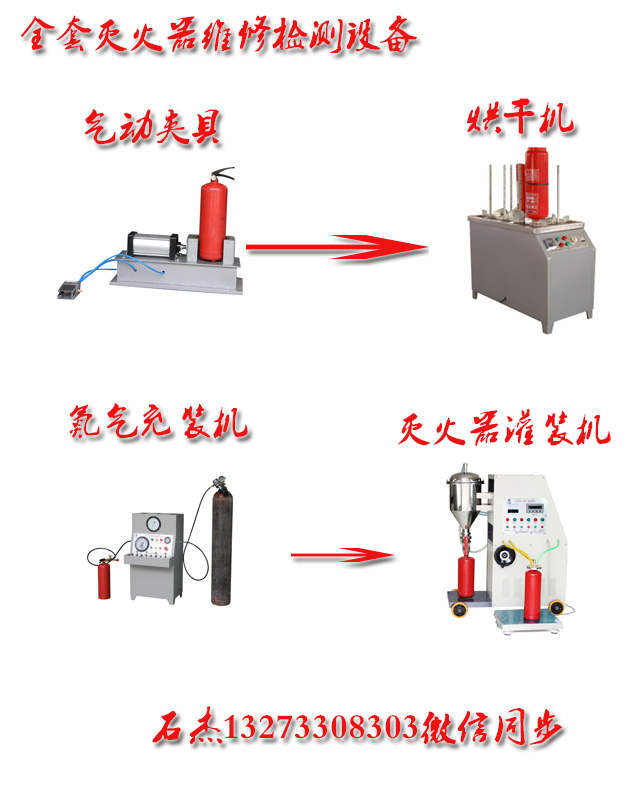

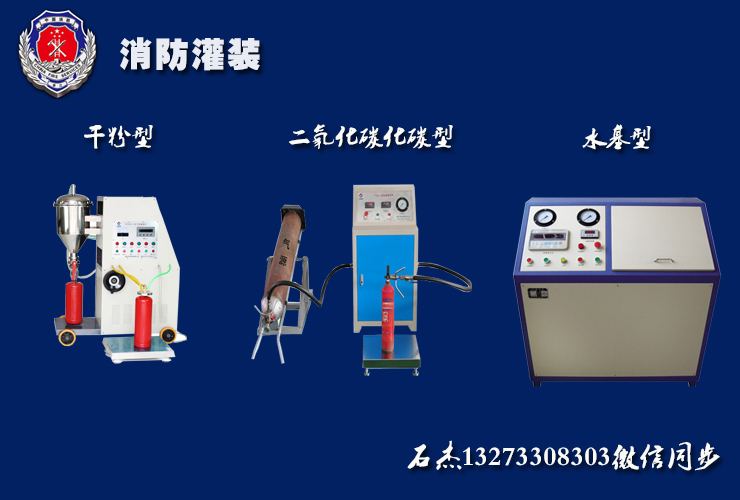

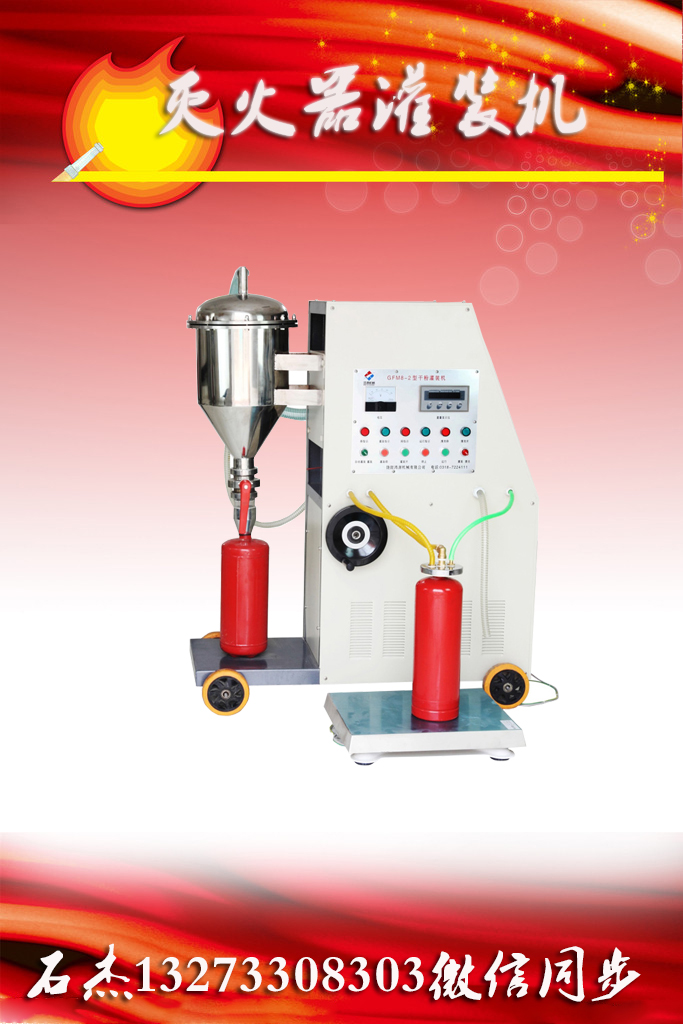

滅火器清洗灌裝設備裝置，包括箱體、撥叉機構、清洗灌裝裝置，撥叉機構和清洗灌裝裝置對應橫向布置在箱體內部，撥叉機構包括撥叉軸和若干均勻分布在撥叉軸外壁的撥板，撥叉軸一端伸出箱體后連接步進電機；本裝置集清洗灌裝、檢測為一體，通過傳送裝置進行傳導，流水線式自動生產線，能夠對產品搬運及罐裝時滅火器表面粘附的干粉進行沖洗，并將沖洗干凈后的滅火器自動卸載到下一工位，具有較高的自動化程度。

幾大特征：

一種滅火器清洗灌裝裝置裝置，包括箱體、撥叉機構、清洗灌裝裝置，其特征是：撥叉機構和清洗灌裝裝置對應橫向布置在箱體內部，撥叉機構包括撥叉軸和若干均勻分布在撥叉軸外壁的撥板，撥叉軸一端伸出箱體后連接步進電機；清洗灌裝裝置包括托板、托輥和清洗灌裝管，托板下方通過翻轉軸裝配在箱體上，翻轉軸其中一段伸出箱體后對應連接有翻轉機構；托板上方通過鉸支座平行裝配有兩個托輥，托板一端設有連接其中一個托輥的驅動電機甲，兩托輥通過傳動帶連接，托輥上方設有清洗灌裝管，清洗灌裝管側壁設有指向兩托輥之間的噴嘴；箱體內腔設有對應撥叉機構或清洗灌裝裝置的限位板，箱體內壁設有對應限位板的驅動機構，限位板隨驅動機構沿托輥或撥叉軸的軸向移動。2.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：翻轉機構包括氣缸和扭臂，扭臂一端固連在翻轉軸上，另一端鉸接氣缸。3.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：清洗灌裝管進水端對應伸出箱體連接在泵體上。4.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：箱體內壁設有相對應的兩個支架，兩支架中對應設有絲杠和導柱，限位板滑動裝配在絲杠和導柱上，限位板上設有對應絲杠的驅動螺母；箱體外壁設有搖柄，搖柄對應穿過箱體側壁通過錐形齒輪對應裝配在絲杠上。5.根據消防灌裝要的滅火器清洗灌裝裝置，其特征是：絲杠兩端通過轉動副連接在支架上。6.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：兩個托輥之間設有對應滅火器的狹縫，托輥外壁附著有海綿墊，托輥其中一端連接有磁石。7.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：四個撥板均勻分布在軸套上形成撥叉組，兩個撥叉組對應裝配在撥叉軸上，軸套上設有抵觸撥叉軸的限位螺栓。8.根據消防灌裝要求1的滅火器清洗灌裝裝置，其特征是：箱體前側設有對應撥叉機構的進料口，進料口上設有導板。9.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：箱體上蓋板設有對應滅火器前端的地一刷體，限位板上設有對應滅火器前端后端的地二刷體；地一刷體沿托輥的軸向滑動裝配在上蓋板上。10.根據消防灌裝要求的滅火器清洗灌裝裝置，其特征是：托板上設有對應驅動電機甲的密封盒。

滅火器的制造領域，具體涉及一種用于性檢測前的沖洗與氣密性檢測的滅火器清洗灌裝裝置。

背景技術：

滅火器經罐裝干粉完成后，在生產檢測過程中，要經過試水檢測。在試水檢測之前，由于罐裝干粉后的滅火器表面粘有干粉和灰塵，因而需對滅火器表面進行沖洗。原來由人工把滅火器碼在專用的工位器具上，然后起吊浸入水箱中，用高壓水沖洗。沖洗后再吊入另一個水箱進行試水檢測，滅火器在水箱中停留一定時間后，人工觀察滅火器是否有漏泄現象。如沒有漏泄現象，則為合格產品，取出，再碼放到專用的工位器具上，進入下道工序生產；如有漏泄現象，則為不合格產品，人工從水箱中取出，作為不合格品處理。為了解決上述問題，提供一種高度工業自動化的滅火器罐裝設備，設計了一種滅火器清理裝置。

解決技術問題所采用的具體技術方案為：一種滅火器清洗灌裝裝置，包括箱體、撥叉機構、清洗灌裝裝置，撥叉機構和清洗灌裝裝置對應橫向布置在箱體內部，撥叉機構包括撥叉軸和若干均勻分布在撥叉軸外壁的撥板，撥叉軸一端伸出箱體后連接步進電機；清洗灌裝裝置包括托板、托輥和清洗灌裝管，托板下方通過翻轉軸裝配在箱體上，翻轉軸其中一段伸出箱體后對應連接有翻轉機構；托板上方通過鉸支座平行裝配有兩個托輥，托板一端設有連接其中一個托輥的驅動電機甲，兩托輥通過傳動帶連接，托輥上方設有清洗灌裝管，清洗灌裝管側壁設有指向兩托輥之間的噴嘴，傳送裝置對應伸入箱體靠近在托板側部；箱體內腔設有對應撥叉機構或清洗灌裝裝置的限位板，箱體內壁設有對應限位板的驅動機構，限位板隨驅動機構沿托輥或撥叉軸的軸向移動。

傳送裝置包括傳輸支架和通過傳動輪對應裝配在傳輸支架上的傳動鏈，傳動鏈隨傳輸支架中部向下凹陷沒入水槽中；傳動鏈兩側對應設有卡件，卡件為與滅火器相匹配的U型板體，水槽側部對應設有觀察燈。

翻轉機構包括氣缸和扭臂，扭臂一端固連在翻轉軸上，另一端鉸接氣缸；清洗灌裝管進水端對應伸出箱體連接在泵體上。

箱體內壁設有相對應的兩個支架，兩支架中對應設有絲杠和導柱，限位板滑動裝配在絲杠和導柱上，限位板上設有對應絲杠的驅動螺母；箱體外壁設有搖柄，搖柄對應穿過箱體側壁通過錐形齒輪對應裝配在絲杠上；絲杠兩端通過轉動副連接在支架上。

兩個托輥之間設有對應滅火器的狹縫，托輥外壁附著有海綿墊，托輥其中一端連接有磁石；四個撥板均勻分布在軸套上形成撥叉組，兩個撥叉組對應裝配在撥叉軸上，軸套上設有抵觸撥叉軸的限位螺栓。箱體前側設有對應撥叉機構的進料口，進料口上設有導板；箱體上蓋板設有對應滅火器前端的地一刷體，限位板上設有對應滅火器前端后端的地二刷體；地一刷體沿托輥的軸向滑動裝配在上蓋板上；托板上設有對應驅動電機甲的密封盒。有益技術效果，本裝置集清洗灌裝、檢測為一體，通過傳送裝置進行傳導，流水線式自動生產線，能夠對產品搬運及罐裝時滅火器表面粘附的干粉進行沖洗，并將沖洗干凈后的滅火器自動卸載到下一工位，具有較高的自動化程度，結構簡單，操作方便，減輕了工人的勞動強度，提高了工作效率。
