1、簡介

ZY系列多功能電子拉力機用于各種材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能底測定。本機為龍門式機架，外觀新穎大方。電腦數字調速系統，配備力傳感器及伸長自動跟蹤裝置，穩定性好。電器采用PC機和接口電路板進行數據的采集、保存、處理和打印試驗結果，可計算最大力、屈服力、平均剝離力、最大變形等一些材料底基本物理性能參數。試驗過程中，微機實時采集力值和變形信號，軟件顯示“力值—位移”曲線，試驗結束后，自動計算，保存參數，并可打印出用戶所需要的報告形式。

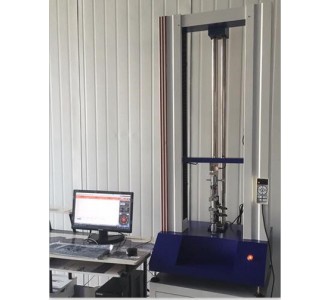

2、 結構原理

   主機由電子調速系統、傳動機構、測力系統和伸長自動跟蹤裝置組成。

   電子調速系統：本機采用交流調速，對應拉伸速度為1－Xmm/min（X為用戶底要求），以最高速度返回。

   傳動機構：帶減速電機通過同步帶、帶輪帶動絲桿傳動，兩根絲桿通過同步帶輪同步帶動。

   測力系統：主機移動橫梁上裝有測力傳感器（傳感器只受垂直力，不受扭力和測向力）保證測力準確，試驗過程中，試樣的受力情況可由傳感器變?yōu)殡娦盘栞斎搿?/p>

   伸長跟蹤裝置：該裝置用于測量試樣的變形，可由外置的跟蹤器，也可由內置的跟蹤器跟蹤。也可不用跟蹤器，由電機內置的變形裝置跟蹤。

3、主要技術參數

3.1 力值分辨率：0.01N

3.2 系統精度：小于±0.1％

3.3 速度范圍：0－500mm/min（特殊要求可另定）

3.4夾持器最大行程：800mm

3.5 伸長跟蹤誤差：±0.01mm

3.6 電源電壓：AC220V±10％   50Hz

3.7 外形尺寸（長×寬×高）：670×600×1560

3.8 凈重：150KG

4.多功能電子拉力機特點

自動清零：計算機控制試驗指令后，系統自動清零；
高智能：試驗結束后，自動判別斷裂，夾具自動返回初始位置
多功能：更換不同的夾具，可進行不同的試驗；
自動換檔：根據負荷的大小，切換不同的檔次；
改變速度：可任意改變試驗速度
控制方法：可選擇試驗力、試驗速度、位移、應變等試驗方法。
功能超強：全程記錄測試數據。提供保存、對比和追蹤等功能服 務，可用鼠標任意找出試驗曲線逐點的力值和變形數據分析，并可局部放大對比。
多重保護：具有自動限位和超載自動保護功能。
自動計算：自動計算各種試驗結果，并可對報告任意修改
自動測長：配備高精度編碼器，自動測量位移行程及標點間伸長量。
高品味：精雕細琢，線條流暢，加上高精度的軟硬件技術及整合能力，充分體現精湛的制造工藝及靈巧的力度。
5.配置

1、龍門雙柱式。

2、高精度傳感器壹只
3、高精度光電自動跟蹤器
4、萬能試驗機軟件具有自動計算、存儲、對比等功能
5、臺灣品牌東力齒輪減速一體電機

6、德國湯姆生滾珠絲桿
7、同步帶輪傳動、無噪音、無震動、運行平穩
8、專用試驗夾具

9、19寸清華同方液晶電腦，惠普彩色打印機。
