一、 簡介

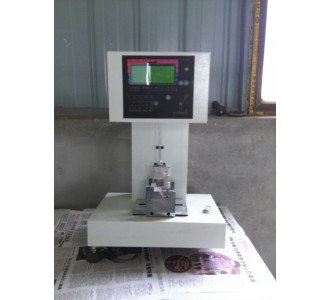

ZY-3002型本設備主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定。本沖擊試驗機主要技術參數完全符合ISO179、GB/T1043、GB/T2611、JB/T8762等標準的要求。顯示直觀、結構簡單、操作方便、數據準確是本試驗機的幾大特點。
二、技術參數:
1. 沖擊速度: 2.9m/s
2. 沖擊能量: 1.0J 2.0J 4.0J 5.0J
3. 擺錘預揚角: 150°
4. 打擊中心距: 230mm
5. 沖擊擺力矩：T1.0=0.53590Nm           T2.0=1.07180Nm
               T4.0=2.14359Nm   T5.0=2.67949Nm
6. 鉗口間距: 40mm 60mm  70mm 95mm
7. 沖擊刃圓角: R2mm±0.5mm
8. 測角度精度：0.2度
9. 能量計算：
   分檔：4檔
   方法：能量E=勢能-損耗
   精度：示值的0.05%
10. 能量單位：J，kgmm，kgcm，kgm，lbft，lbin可互換
12. 電  源: AC220V 50Hz

三、儀器配置：
本試驗機由機身、沖擊擺、試樣支座、測量裝置、操縱機構等部分組成
機身：由一個橫梁、角度定位機構、水平儀組成。
沖擊擺：由一個上連接套、擺桿、擺錘、定位塊、沖擊刀刃等組成。
試樣支座：由鉗口支座、鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當?shù)你Q口。
操縱機構：由釋放機構、手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。
四、數據處理
沖擊強度按下面公式計算
無缺口試樣沖擊強度a(kJ/m2)計算公式如下：
a=1000×E/(b×d)
式中：E——試樣吸收的沖擊能量（J）
         b——試樣寬度
         d——試樣厚度
2、缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口試樣吸收的沖擊能量（J）
         b——試樣寬度
         dk——缺口試樣缺口處剩余厚度
3、側向缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——側向缺口試樣吸收的沖擊能量（J）
         b——側向試樣寬度
         dk——側向缺口試樣缺口處剩余厚度
