一、用途

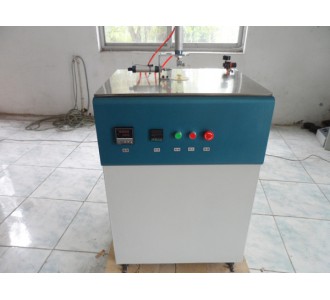

單試樣橡膠低溫脆性測定儀是測定硫化橡膠在規定條件下試樣受沖擊出現破壞時的最高溫度，即為脆性溫度。可以對非硬質塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。可以測定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優劣。因此無論在科學研究材料及其制品的質量檢驗。生產過程的控制等方面均是不可缺少的。本儀器是根據GB/T1682-94國家標準設計的，各項技術指標符合國家標準的要求。

二、 技術參數

    2.1試驗溫度：-60℃—0℃（正常1個半小時）需要用水不斷循環降溫

    2.2沖擊速度：2m/s±0.2m/s

    2.3恒溫后，試驗3min時間內溫度波動：＜±1℃

    2.4沖擊器中心到夾持器下端距離：11±0.5mm

    2.5外型尺寸：720×700×1300mm

    2.6功率：1100w

    2.7冷井容積：700ml

    2.8電源：220V

三、 結構原理

3.1升降夾持器

 升降夾持器由帶有夾持器的氣缸和氣缸座組成

 從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm

3.2沖擊裝置

 沖擊裝置由沖擊器和沖擊氣缸組成

3.3沖擊器

 沖擊器頭部形狀和尺寸符合GB1682標準規定。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復位狀態下，沖擊器端部到試樣的距離為25±1mm。

3.4冷凍介質

 通常使用工業乙醇

3.5本測定儀器采用半導體制冷。

四、使用方法

4.1接通電源，溫控儀和計時器顯示燈亮。

4.2向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。

4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.4達到試驗溫度后，按下啟動按鈕，試驗機自動工作（按下夾持器，開始冷凍試樣，同時啟動時序控制開關或按動秒表計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃）

4.5取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。

4.6試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。

4.7溫度調節方法：a、按set鍵，溫控儀進入設置狀態

                                  b、按“＜”鍵移動到要設置的位置

                                  c、按“∧”鍵調整溫度

                                  d、按“set”鍵確定

通過反復試驗，確定至少有兩個試樣不破壞的最低溫度和至少一個試樣破壞的最高溫度，如這兩個結果相差不大于1℃時，即試驗結束。

四、 試驗標準

5.1規格

 試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。5.2要求

 試樣的表面應光滑，無外來雜質及損傷。成品應經打磨后裁制成相應尺寸。

六、 注意事項

6.1在試驗過程中不能切斷冷卻循環，否則會產生不制冷的效果。

6.2氣缸壓力在出廠前已調節好，不能任意變動。
