愛佩5級6級淋雨試驗箱詳細介紹：
別由產品測試擺放臺、控制箱、儲水槽、斜坡、樣品脫水緩沖區、和噴淋系統等組成。
材質如下：
1、噴管：鍍鋅管
2、水箱：SUS304不銹鋼板
3、臺面：防滑鋁板
4、臺體內支架：不銹鋼方通
5、電氣控制配件選用正泰、歐姆龍、德力西、富士等國際知名品牌
IPX5、IPX6淋雨試驗箱、防水試驗室參數：
1、試驗臺總尺寸：深約1500×寬約2000×高約3500㎜（可以非標定制）
2、水箱：深1000×寬1000㎜×高500㎜（可以非標定制）
材料：測試臺內支架用方通焊接組成、臺面選用防滑鋁板、水箱用SUS304#優質不銹鋼。
3、噴淋系統裝置：由水壓表、水泵、固定式噴管支架組成，上面安裝4個噴水頭。兩面共2個。其中IP5噴頭1個，IP6噴頭1個。
4、管徑：四分
5、噴孔尺寸：φ6.3mm，（IPX5等級）；φ12.5 mm，（IPX6等級）；
6、噴水壓力：30～100kpa（可調）
7、噴水強度：12.5±1～100±5(L/min)
8、噴水持續時間：3、10、30min（可調）
9、運行時間控制：1S～99h99min(可調)
10、水循環系統，保證水源循環使用
11、受水面：產品正面
12、噴水壓力表，可顯示噴水壓力
13、控制系統：愛佩公司自主研發觸摸屏控制系統。
14．四周圍1米高壓克力板，可觀測噴水測試實況。

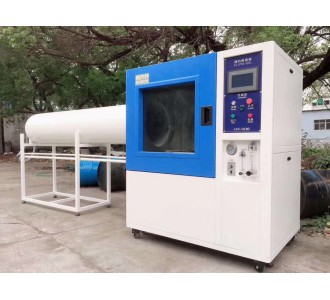

3級4級淋雨試驗箱詳細介紹:
一、產品名稱 淋雨試驗箱（IPX3/IPX4）
二、產品型號 AP-LY-500
三、控制儀表 進口數顯儀表
四、試樣限制 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性物質試樣的試驗或
儲存生物試樣的試驗或儲存強電磁發射源試樣的試驗或儲存。
五、試驗箱用途結構 用途：
主要適用于通訊產品、汽車零部件（如汽車后視鏡、汽車音響、汽車電子、汽車照明、汽車燈具、摩托車燈具、摩托車后視鏡）、戶外照明及信號裝置等產品做防水性能測試及IP防水等級測試。
結構：
防水試驗箱內箱均采用SUS304不銹鋼板制作而成，水箱采用SUS304不銹鋼板制作，具有低不位和水滿指示，噴水管采用無縫不銹鋼管制作，轉臺采用不銹鋼制作，噴頭可拆卸并配有堵頭，方便客戶根據標準要求的噴孔數量隨時更換。試驗箱箱門為單開門。左開，帶有大型觀察窗，并配有雨刮。
六、容積、尺寸和重量
6.1. 內容積 512L
6.2. 內箱尺寸 W800XH800xD800 (W* H *D)MM
6.3. 外型尺寸(約) 約W1000XH1200xD1600 (W* H *D)MM
6.4.防水等級 滿足國標IPX3、IPX4擺管式淋雨標準
七、性能指標
7.1. 測試環境條件 機器周圍環境溫度維持在+5~+35℃之間，相對濕度：≤85%；氣壓：86kPa～106kPa正常大氣壓力。
7.2. 滿足標準 ·產品設計標準:IPX3/4
·國家標準:GB/T16422.38、GB2423.38-90、GB5170.20-90、GB 4208-93 IPX4防水試驗方法
7.3. 擺 管 SUS304不銹鋼板；管徑 φ16mm
7.4. 噴水環半徑 400mm 300mm
7.5. 噴水孔徑 φ0.4
7.6. 擺管擺幅 邊各擺600，共約1200
7.7. 孔徑間距 50mm
7.8. 開孔數 25個
7.9. 水流速度 每孔平均水流速度qv1=0.07L/min
7.10. 噴水時間 噴水時間可以設定，設定范圍為0~99h 99m 99s
?
