高強無收縮灌漿料

特征·高強·早強·大流態·微膨脹·耐老化、耐酸堿腐蝕

經上百萬次疲勞試驗、50次凍融循環試驗、3000小時抗老化快速試驗均未出現外觀缺陷，且在機油中浸泡30天后強度明顯提高。

·可以在-15℃以上環境溫度施工

用途

·CGM-J灌漿固定：設備基礎、地腳螺栓、鋼結構柱腳底板、橋梁盆式橡膠支座、橋梁伸縮縫、風電場機座預應力張拉錨栓、軌道道釘及各種結構件。

·CGM-1灌漿加固：梁、柱截面增大及剪力墻增厚。

·灌漿填充：混凝土接縫、孔洞等灌漿填充、封堵。

·應急搶修及有低溫要求的施工工程

技術參數

注：執行標準：GB/T50448-2008

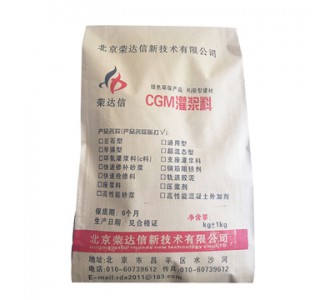

榮達信®牌高強無收縮灌漿料（CGM）

施工

·基層處理：

清掃設備基礎表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物，灌漿前24小時，設備基礎表面應充分濕潤，并清除積水。

·支設模板：

模板與基礎、模板與模板間的接縫處要封閉；模板與設備底座四周的水平距離應控制在100mm左右；模板頂部應高出設備底座上表面50mm。

·參數計算：用水量12~14%，材料用量2280~2400 kg/m3。

·材料制備：

推薦采用機械攪拌方式，攪拌時間一般為1~2分鐘（嚴禁用手電鉆式攪拌器）。每次攪拌量應視使用量多少而定，以保證在可操作時間內用完。嚴禁摻入任何外加劑、外摻料，特殊情況請與廠家技術部門聯系。

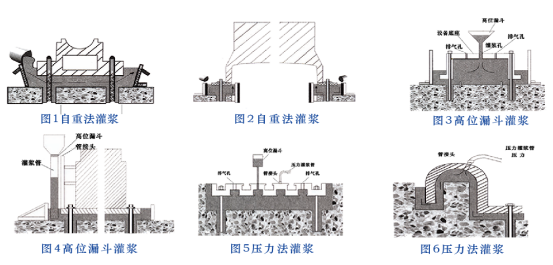

·灌漿方法：設備基礎二次灌漿前，應根據實際情況選擇相應的灌漿方式。

·灌漿施工：

從一側灌向另一側，設備基礎二次灌漿應從一側或相鄰的兩側多點進行灌漿，直至從另一側溢出為止，不得從四側同時進行灌漿。且灌漿開始后必須連續進行，不能間斷，并盡可能縮短灌漿時間。

混凝土結構改造和加固：

1當混凝土柱采用加大截面加固法加固時（圖5.3.2）愿混凝土柱與模板的間距B不宜小于60MM，且應采用四類水泥基灌漿材料。

2 混凝土柱采用外粘型鋼法加固（圖5.3.3），當原混凝土柱表面與型鋼的間距B小于60MM時，宜采用 一，二，三類水泥基灌漿材料。

       圖5,3,2 混凝土柱加大截面法      圖5,3,3  混凝土柱外粘型鋼法灌

                灌漿加固                          漿加固

1— 水泥基灌漿材料;2—模板            1—水泥基灌漿材料；2—原

2— 新增箍筋；4—原混凝土柱             混凝土柱；3—原混凝土面

5—原混凝土面；6新增縱向鋼筋           4—外粘型鋼

 5.3.4混凝土柱采用干式外包鋼加固法加固（圖5.3.4），當角鋼與模板的間距B1，不小于30mm，且角鋼與原混凝土柱的間距B2不小于20MM時，應采用四類水泥基灌漿材料。

5.3.5  混凝土梁采用加大截面法加固（圖5.3.5），當梁側表面與模板之間的最小間距B2不小于80MM時，應采用四類水泥基灌漿材料。

5.3.6 樓板采用疊合層法增加板厚加固（圖5.3.6），當樓板上層加固增加的板厚B1不小于40MM，或樓板下層加固增加的板厚B2不小于80MM時，應采用四類水泥基灌漿材料。

5.3.7 混凝土結構施工中出現的蜂窩，孔洞以及柱子爛根的修補，當灌漿層厚度不小于60MM時，應采用四類水泥基灌漿材料。

圖5，3,4  混凝土柱外包鋼法灌漿加固

1— 水泥基灌漿材料；2—原混凝土上柱

2— 外包角鋼

（a）混凝土梁側面及底面加大截面法灌漿加固         （B）混凝土梁底加大截面灌漿加固

                 圖5.3.5 混凝土梁加大截面法灌漿加固

1— 原混凝土面；2—水泥基灌漿材料；3—原梁截面
