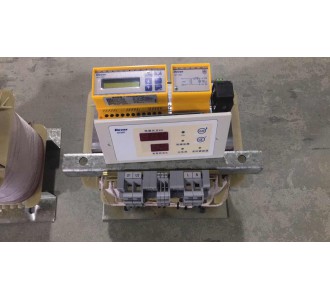

在線式絕緣監視儀HRI-R22由7枚發光管即時直觀的顯示絕緣狀況。儀器的設置非常方便，在面板上有三枚微型撥動開關，可以預先設置需要監視的絕緣等級。如果誤選了這些開關，那么儀器會自動選擇最高的絕緣等級來報警。如果我們設置了50KΩ這樣一個絕緣等級，那么低于50KΩ的發光管在測試時都會發光。絕緣監視儀還可以與外接報警測試面板PR2相聯。這個面板可以被固定盒子上，并且可以以3種不同的方式安裝。這個面板裝備有靜音按鈕，內置峰鳴器以及穩壓電源，還設有工作電源指示燈和報警指示燈。PR2用于對絕緣監視儀進行測試以及發生絕緣故障時提供聲光報警。每一個監視儀可以外接最多4個PR2以用于不同的區域。隔離電源系統為用戶準備了3.15KVA,4KVA, 5KVA,6.3KVA,8KVA,10KVA以及15KVA,20KVA,25KVA等9種不同容量的隔離變壓器供用戶選用。

　

1） 測試按鈕

2） 設定絕緣等級的微型開關

—微型開關撥到右邊設定

  絕緣值，取最高值

—若所有微型開關置于左

  側，則設定值為50KΩ

3） 工作電源指示燈

4） 絕緣故障指示燈

5） 系統連接故障指示燈
