一、概述及型號編制

本公司生產的防爆地漏外形美觀、堅固耐用、結構合理、平戰兩用操作方便，適用于5級、6級人防工程。

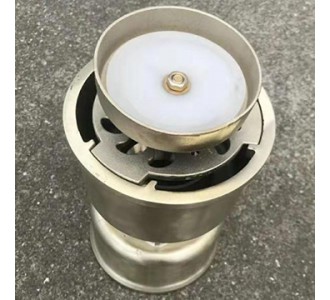

防爆地漏二、用途

防爆地漏適用于新建或改建各類防空地下室中的擴散室、洗消間、防毒通道等需沖洗房間的排水地漏裝置， 防爆地漏安裝于通向人防防護區外的排水管上的防護區內端，平時處于關閉狀態，不銹鋼漏芯及外圈能有效的杜絕銹蝕。將漏芯放置在閥腔里，并順時針方向旋轉約60度即可完全密閉鎖緊（反之逆時針方向旋轉60度即可退出），密閉時可防止爆沖擊波及其他有毒氣體進入防護區，起到安全防護的作用。戰時該地段染毒需清洗時，可將地漏打開，進行排水。 防爆地漏經模擬核爆試驗，達到五級人防的抗爆要求。

三、產品分類

按材質分為：一般防爆地漏和不銹鋼防爆地漏。

按照型號劃分為：DN50、DN65、DN80、DN100、DN150

四、規格型號

防爆地漏的規格型號比較少，主要是DN50、DN65、DN80、DN100、DN150等，常規使用的防爆地漏型號為DN50—DN100。

聯接方式：絲扣聯接。

常用口徑：DN50、DN65、DN80、DN100。

五、工作原理

1、抗爆沖擊波正在大于等于0.1MPa。

2、適用介質：無腐蝕性及雜物水。

3、防護效率＞95%。

六、優勢分析

1、原理：加厚鑄造主體，利用無機械原理水封密封。

2、材質：優質環保材料，本體由不銹鋼或黃銅制成，精致；密封體由優質ABS(工程塑料)制成，耐沖擊、耐高壓80℃。

3、排水量大，絕排水量需要超過1.1升/秒，洗衣機大排水量時也不會返水。

4、清理方便可拆卸式防臭內芯，只需定期將內芯取出在水中清洗，清理十分方便！

七、產品材質

防爆地漏主要有鑄鐵、PVC、鋅合金、陶瓷、鑄鋁、不銹鋼、黃銅、銅合金等材質。

1、鑄鐵：價格便宜，容易生銹，不美觀，生銹后掛粘贓物，不易清理。

2、PVC：價格便宜，易受溫度影響發生變形，耐劃傷和沖擊性較差，不美觀。

3、鋅合金：價格便宜，極易腐蝕。

4、陶瓷：價格便宜，耐腐蝕，不耐沖擊。

5、鑄鋁：價格中檔，重量輕，較粗糙。

6、不銹鋼：價格適中，美觀，耐用。

7、銅合金：價格適中，實用型。

8、黃銅：質重，價格較高，表面可做電鍍處理。

八、安裝注意事項

防爆地漏安裝在通向人防護區以外的排水管上的防護區內端。排水系統的所有管材及附件應采用鋼管或給水鑄鐵管。安裝時地漏的頂非面座低于地面5-10mm。
1、地漏是地面與排水管道系統連接的排水器具。
2、地漏的特殊之處：它排除的是地面水、水漬、固體物、纖維物多，毛發，易沉積物等。
3、中華人民共和國國家標準GB50015－2003《建筑給水排水設計規范》節選 4.5.10 地漏的選擇應符合下列要求：應優先采用水封防臭地漏，4.5.10 據調查，鐘罩式地漏，存在水封淺、扣碗易被扔掉之弊端，許多賓館、旅館、住宅等居住和公共建筑的衛生間內，地漏變成了通氣孔，污水管道內的有害氣體竄入室內，污染了室內環境衛生；自封地漏有磁鐵，彈簧等原理的看似新穎，但是效果一般，因衛生間排水，水質差所以不能有效防臭，存在機械開合原理容易壞，不推薦家庭使用！
4、排水建筑規范第18章地漏G2010-040
地漏的主要功能：



防臭氣、防堵塞、防蟑螂、防病毒、防返水、防干涸（主要指的是水封式地漏）
地漏的好壞主要從四個角度審核：排水速度、防臭效果、易清理性、無機械原理耐用程度。
地漏應具備四性：排水快、防臭味、防堵塞、易清理。
地漏，地漏，顧名思義就是要漏，地漏只漏的單一功能已經跟不上時代了。
地漏不但要下水速度快，最重要的還是要防堵塞，不然的話老得清理，就后患無窮了
