一、產品特點

   使用安全可靠、安裝方便、亮度高、快速換燈管等特點。

二、主要用途及適用范圍

   本系列燈具適用于有甲烷、煤塵爆炸性混合物的煤礦井下巷道及峒室內作固定式局部照明用；當熒光燈使用瓦斯礦井下的車場周圍、中心變電所、泵房和主要巷道時，這些場所應有新鮮空氣流通。

三、使用環境

（1）相對濕度不大于95%（25℃）；

（2）有甲烷或煤塵爆炸的場所；

（3）無破壞金屬和絕緣材料的腐蝕性氣體的場所；

（4）污染等級：3級。

（5）防爆標志：ExdI

四、型號含義

五、產品執行標準

（1）本產品符合MT221-2005《煤礦用防爆燈具》標準的要求。

（2）符合T-2006《DGG20/127Y礦用隔爆型熒光燈》等標準要求。

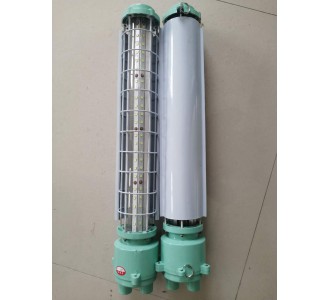

六、產品結構特征

（1）總體結構及其工作特性

（2）熒光燈殼體為鑄鋁合金壓鑄成型。

（3）玻璃保護管為硬質耐酸玻璃、耐沖擊、強度高。

（4）玻璃保護管外設有金屬保護網。

七、產品主要技術參數

產品型號 額定電壓 額定功率 重量 燈管數

       （V）         （W）        （kg）

DGS13/127Y AC127          13          4   1

DGS18/127Y AC127          18          9   2

八、產品使用、操作方法

（1）使用前的準備和檢查

（2）使用前檢查產品連接是否松動、脫落現象并檢查燈管是否損壞。

（3）電源線與接線柱是否可靠固定，并保持規定的電氣間隙和爬電距離。

（4）按使用環境安裝好燈具。

（5）通入的電源要與燈具的實際使用電源相同，通電是后燈即可正常工作。

九、參數設定及調試

根據電氣原理圖連接好線路及相關配件，并核對電壓等級及相關技術參數無誤后，才可以送電進行調試（“警告”電壓過高會損壞產品里的元器件，使產品不能正常工作）。

十、故障分析及排除

1.故障現象:不啟動或啟動困難。 原因分析:網絡電壓低、線壓降底、環境溫度低、啟動器燈管陳舊。 排除方法:調整電壓，線壓，更換啟動器或燈管。

2.故障現象:燈管閃爍。 原因分析:啟動器內部電容器短路或接觸不好，室溫過低。 排除方法:在更換燈管及保護玻璃管時，同時必須檢查啟動器、電容器等各接觸點是否良好。

十一、保養與維護

（1）使用與維護過程中，應防止隔爆面碰撞或銹蝕。



（2）在維護過程中，“嚴禁帶電打開”，必須斷電后打開。

十二、運輸、貯存要求

（1）吊裝、運輸注意事項

     搬運過程中，應避免強烈振動，嚴禁翻滾。

（2）貯存條件及注意事項

     應存放在通風、干燥處、以防止銹蝕。

十三、開箱及檢查

（1）開箱后應檢查產品是否與用戶所定購的產品相符、產品合格證、合使用說明書等重要文件。

（2）開箱后檢查產品在運輸過程中外觀是否有明顯的裂縫或損壞。

十四、注意事項

（1）使用前應檢查產品出廠電壓與實際使用電壓是否相符，并核對其它主要技術參數。

（2）熒光燈殼體結構比較堅固，但發光部分應防止它外力碰撞及激烈振動現象。

（3）燈具檢修與維護，必須由掌握防爆常識的電工人員負責檢修與維護。

（4）更換燈管時，必須將前端蓋（Ex字樣）殼體緊固螺釘用扳手旋下，抽出支架即可更換燈管。

（5）引入裝置的密封圈可供穿過Φ10mm或Φ14mm電纜，如采用其它規格電纜，請配相應內徑的密封圈；導線在與接線柱連線時，必須保護電氣間隙≥5mm：當只用一個引入裝置時，另一個必須用金屬堵板堵住。
