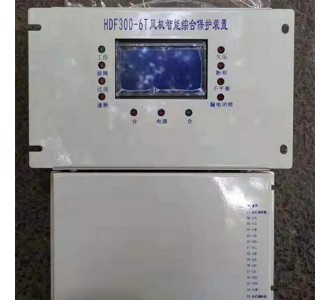

中文智能化多功能綜合保護器，適用于井下380V、660V、1140V三相中性點不接地系統，電流至250A，與井下磁力開關配套使用，以實現用電設備的各種保護功能。保護器采用了先進的微處理器，高精度的數據處理及先進的保護算法，保護精度高，反應速度快。能完成漏電閉鎖、欠壓、過壓、三相不平衡、過載、短路等多種保護功能。







特點

a、采用2×4漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便。運行時實時顯示當前三相電流和系統電壓，顯示信息豐富。

b、各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。

c、具有“記憶”功能。每次調整的各項保護功能參數均記憶保存，下次上電或系統復位時自動提取上一次設定的參數。而且，保護器還能記憶故障信息，可記錄100多次故障信息，可以通過菜單查詢故障。以方便維護。

d、在系統帶電的情況下，通過外引按鈕，可以方便的進行定值調整、信息查詢等功能。

在系統停電的情況下，可以通過本保護器內置的本安電池模塊及保護器本體上的按鍵進行定值調整和信息的查詢，此時本裝置滿足本安要求。





基本參數

額定電壓：1140V、660V、380V

額定電流：30A、60A、80A、120A、200A 電流1A 步長1A

綜合保護器電源標準頻率為：50Hz。

綜合保護器為長期工作制。







工作條件



1、裝在電磁防爆開關內在煤礦井下使用；



2、介質溫度-20°C~+50℃；



3、空氣相對濕度不大于95%（25℃時）；



4、無顯著搖動和沖擊振動的地方；



5、無顯著破壞絕緣的氣體和蒸氣的地方；



6、工作電壓為交流36V，電壓波動范圍+20%~-25%



7、保護器為長期工作制。
