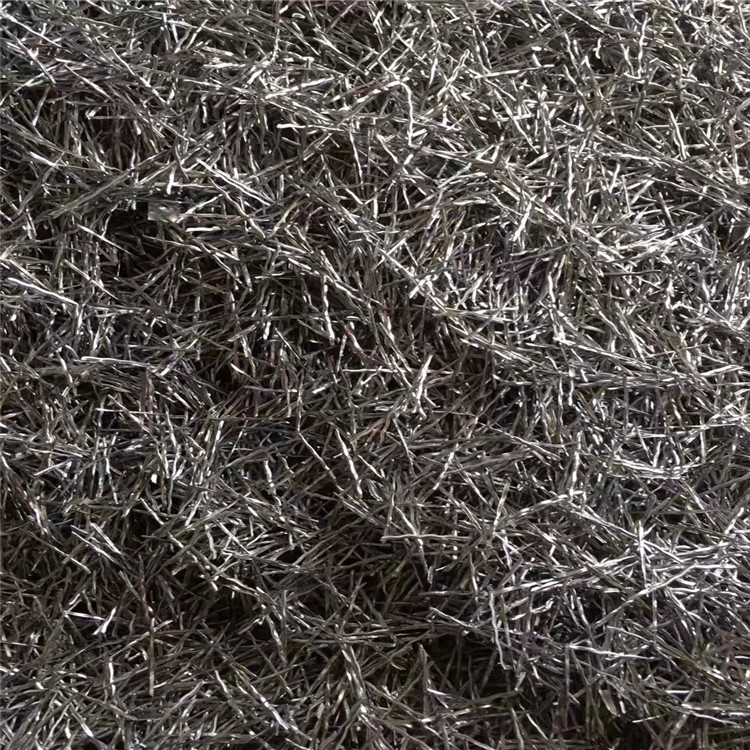

鋼，其中切斷型鋼纖維應(yīng)用廣泛，抗拉強(qiáng)度高。以低碳合金為基材，在金屬晶體溫度一下使用冷拔技  術(shù)生產(chǎn)出的切斷型鋼纖維，抗拉強(qiáng)度可達(dá)1150-3000MP。廣泛應(yīng)用于工業(yè)地坪（物流、冷庫、室外、倉  儲）加固以及開裂情況的改善。

  以切斷細(xì)鋼絲法、冷軋帶鋼剪切、鋼錠銑削或鋼水快速冷凝法制成長徑比（纖維長度與其直徑的比值，當(dāng)纖維截面為非圓形時(shí)，采用換算等效截面圓面積的直徑）為30～100的纖維。

  因制取方法的不同鋼纖維的性能有很大不同，如冷拔鋼絲拉伸強(qiáng)度為380-3000MPa、冷軋帶鋼剪切法拉  伸強(qiáng)度為600-900MPa、鋼錠銑削法為700MPa；鋼水冷凝法雖為380MPa，但是適合生產(chǎn)耐熱纖維。

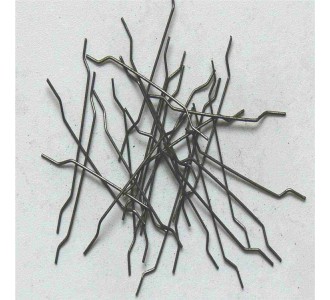

  為增強(qiáng)砂漿或混凝土而加入的、長度和直徑在一定范圍內(nèi)的細(xì)鋼絲。常用截面為圓形的長直鋼纖維，  其長度為10～60毫米，直徑為0.2～0.6毫米，長徑比為30～100。為增加纖維和砂漿或混凝土的界面粘  結(jié)，可選用各種異形的鋼纖維，其截面有矩形、鋸齒形、彎月形的；截面尺寸沿長度而交替變化的；  波形的；圓圈狀的；端部放大的或帶彎鉤的等。當(dāng)使用截面非圓

  形的鋼纖維時(shí)，可按下式計(jì)算其當(dāng)量直徑（de)：  ，

  式中a為鋼纖維的實(shí)際截面積。

  為使鋼纖維較均勻地分散于砂漿或混凝土中，并增大纖維的長徑比，可使用由水溶性膠粘結(jié)在一起成  集束狀的鋼纖維。鋼纖維可用冷拔鋼絲切斷、薄鋼板剪切、鋼塊或鋼錠銑削以及熔鋼抽紗等方法制造。配制常溫下應(yīng)用的鋼纖維混凝土，可使用低碳鋼纖維；而配制耐火的鋼纖維混凝土，則必須使用不銹  鋼纖維。砂漿或混凝土中摻加適量的鋼纖維，可提高其抗拉、抗彎強(qiáng)度，并大幅度地提高其韌性和抗  沖擊強(qiáng)度。
