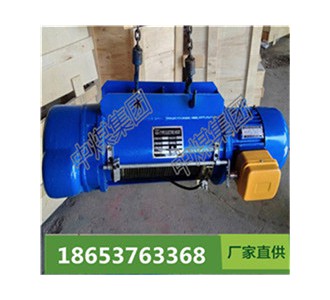

CD1型鋼絲繩電動葫蘆具有重量輕、體積小、結構緊湊、品種規格多、運行平穩等優點。它們可以在同一平面上做直的、彎曲的、循環的架空軌道上使用，也可以在以工字鋼為軌道的電動單糧、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。
廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品，最理想的起重設備。
鋼絲繩電動葫蘆運行條件：
環境溫度：-20℃～+40℃
工作制度：中級JC25% 重級：JC40% 當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
起重量： 0.5T、1T、2T、3T、5T、10T、20T
高度： 6m、9m、12m、18m、24m、30m
工作級別： M3
工作級別： IP44 IP54
起升速度： 8m/min[10t為7m/min]
產品說明： CD1型電動葫蘆是一種輕小型起重設備。
主要結構：減速器，運行機構，卷筒裝置，吊鉤裝置，聯軸器，軟纜電流引入器，限位器.電機采用錐形轉子電動機，集動力與制動力于一體.
安裝使用：葫蘆單梁,橋式起重機,門式起重機,懸掛起重機上.捎加改造,還可以作卷揚用.因此,它是,是提高勞動效率,改善勞動條件的必備機械。
|
型號 |
0.25TON |
0.5TON |
1TON |
2TON |
3TON |
5TON |
10TON |
|
起重量 噸 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
|
標準起重高度 米 |
3-9 |
6-12 |
6-30 |
6-30 |
6-30 |
6-30 |
6-30 |
|
起升速度 米/分 |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
8(8/0.8) |
7(7/0.7) |
|
運行速度米/分 |
20(30) |
||||||
|
鋼絲繩型號 |
6×19-3.6 |
6×37-4.8-180 |
6×37-7.4-180 |
6×37-11-155 |
6×37-13-170 |
6×37-15-200 |
6×37-15-200 |
|
工字梁軌道型號 |
16-22b |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
28a-63c |
|
環形軌道最小半徑米 |
0.8 |
1.5 |
1.5-4 |
2-4 |
2-4 |
2.5-5 |
3.5-9 |
|
電壓 伏 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率 赫茲 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
相數 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
?
