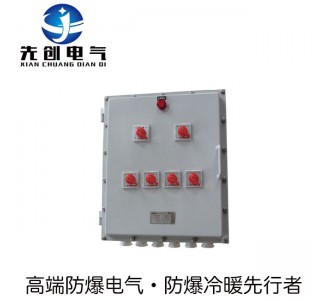

防爆斷路器是指用于可燃性氣體和粉塵存在的危險場所，能防止防爆斷路器內部可能產生的電弧、火花和高溫引燃周圍環境里的可燃性氣體和粉塵，從而達到防爆要求的燈具， 不同的可燃性氣體混合物環境對防爆燈的防爆等級和防爆形式有不同的要求。
英文名：explosion proof Floodlight 具體參照GB3836、IEC60079。
1、防爆斷路器鑄鋁合金外殼，表面噴塑，。防爆防腐斷路器為工程塑料注塑成型，內裝防爆斷路器
2、防爆斷路器內裝高分斷小型斷路器或低壓塑殼式斷路器.
3、防爆斷路器具有過載,短路保護功能,也可根據要求加裝.
4、防爆斷路器漏電分勵脫扣等保護裝置.
5、防爆斷路器鋼管或電纜布線均可.
6、可根據要求添加指示燈按鈕
適用范圍
1區、2區危險場所
IIA、IIB、IIC類爆炸性氣體環境
可燃性粉塵環境20區、21區、22區
溫度組別為T1—T6的環境
1.1爆炸性氣體環境危險區域的劃分
不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出
現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC國際電工
委員會一致）
0區：連續出現或長期出現爆炸性氣體混合物的環境。
1區：在正常運行時可能出現爆炸性氣體混合物的環境。
2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的
爆炸性氣體混合物的環境。
0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存
在，大多數情況屬于2區。
1.2防爆電器設備分為二類：
Ⅰ類煤礦井下用電氣設備
Ⅱ類除礦井以外的場合使用的電氣設備
1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，
分為ⅡA，ⅡB，ⅡC三類；并按其最高表面溫度分為T1-T6六組。
1.4爆炸性氣體混合物按引燃溫度分組，見表1。
1.5爆炸性氣體混合物，按其最大試驗安全間隙（MESG）或最小點燃電流比（MICR）
分級，見表2。
表1
組別
引燃溫度t(℃)
T1450<t、T2300<t≤450、T3200<t≤300、T4135<t≤200、T5100<t≤135、T685<t≤100
表2
類別
最大試驗安全間隙（MESG）（mm）
最小點燃電流比
ⅡA≥0.9>0.8
ⅡB0.5<MESG<0.9 0.45≤MICR≤0.8
ⅡC≤0.5<0.45
性質：在規定試驗條件下，氣體、蒸氣爆炸性混合物的最小點燃電流與甲烷爆炸性混合物的最小點燃電流之比。中國規定氣體、蒸氣危險物質按最小點燃電流比分為ⅡA級，ⅡB級和ⅡC級。最小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。
?
